Proyectos y Diseños Retro ⇒ C64 Breadbin - PCB 3xKernalROM

[Bone]

JLPCB es más barato, el primer pedido sobre 2€, allí pedí las del ReAmiga.

Lo mirare también.

[merlinkv]

Me acaban de llegar las PCB's para el MultiKernal ... a ver si tengo tiempo esta tarde y las pruebo.

[Bone]

Ahoraaa....a bailaaaarrrrrr!!!!

[merlinkv]

Hola, especto a las PCB's las diseñé mal ... bueno, no mal, es que puse las marcas para resistencias del tipo mini ...

Bueno, como tengo de ese tipo de resistencias, probaré a ver que tal y si funciona ya haré un pedido con la huella de resistencias normales ... ¿o preferís SMD? En caso de SMD lo mejor sería un tamaño 0805 ¿no?

[Bone]

0805 ¿no?

Síiiiiiiiiiiii...0805 o 1206 que uno ya ni con lupa ....
Esto de hacerse mayor....

[merlinkv]

Pues serán 1206 ... yo veo menos que un topo y todo esto lo hago con una lupa tipo Mister Magoo ...

Por cierto, he encargado unos cuantos M27C160-100F1 DIP 4EPROM UV 16MBIT 100NS, para la placa multi-Kickstart para los A500/+ y A2000 que estoy haciendo. Mi idea es meter cuatro ROMs en un IC ... por ejemplo: 1.2, 1.3, 3.1 y DiagROM o las que uno quiera, claro .... Ya os contaré.

[merlinkv]

Por cierto las 1206 1/4w que voy a pillar y pienso utilizar tienen un +/- 5% ... he encontrado 0805 de +/- 1%, pero son de 1/8w y prefiero mejor las de 1/4w

[Pingui]

Lo que siempre digo... Sois unos Cracks en esto, pero para mi como si me lo decís en 中国

[merlinkv]

Lo que siempre digo... Sois unos Cracks en esto, pero para mi como si me lo decís en 中国

Ya quisiera yo ser un Crack, por ahí hay gente que es la hos ... yo me conformo con aprender un poco más cada día ...

[Bone]

Lo que siempre digo... Sois unos Cracks en esto, pero para mi como si me lo decís en 中国

Ya quisiera yo ser un Crack, por ahí hay gente que es la hos ... yo me conformo con aprender un poco más cada día ...

Lo mismo digo...hay que ver la de gente con un nivelazo que hay por ahí!!!

[Bone]

Por cierto las 1206 1/4w que voy a pillar y pienso utilizar tienen un +/- 5% ... he encontrado 0805 de +/- 1%, pero son de 1/8w y prefiero mejor las de 1/4w

Yo tengo de tó de un pack que compré al mercado de oriente que me costó lo que aquí tendria para un kit de resistencias... ya sé que no es lo suyo, que el mercado nacional, y las tiendas locales, pero, jooo.. yo no gano ná con esto, es solo diversión. Aunque a veces coja unos cabreos que pa que

[merlinkv]

Al final he pedido un par de libros de esos "de muestra" de resistencias y condensadores, ahora a esperar que lleguen.

Lo del mercado nacional está bien, si no fuera porque muchos sitios compran su stock en chinolandia y luego lo venden en España tres veces más caro ....

[Bone]

...si no fuera porque muchos sitios compran su stock en chinolandia y luego lo venden en España tres veces más caro ....

Eso tambien es muy cierto!!!

[merlinkv]

Hola chicos una mala noticia ....




La PCB-MultiROM funciona ..... de PM

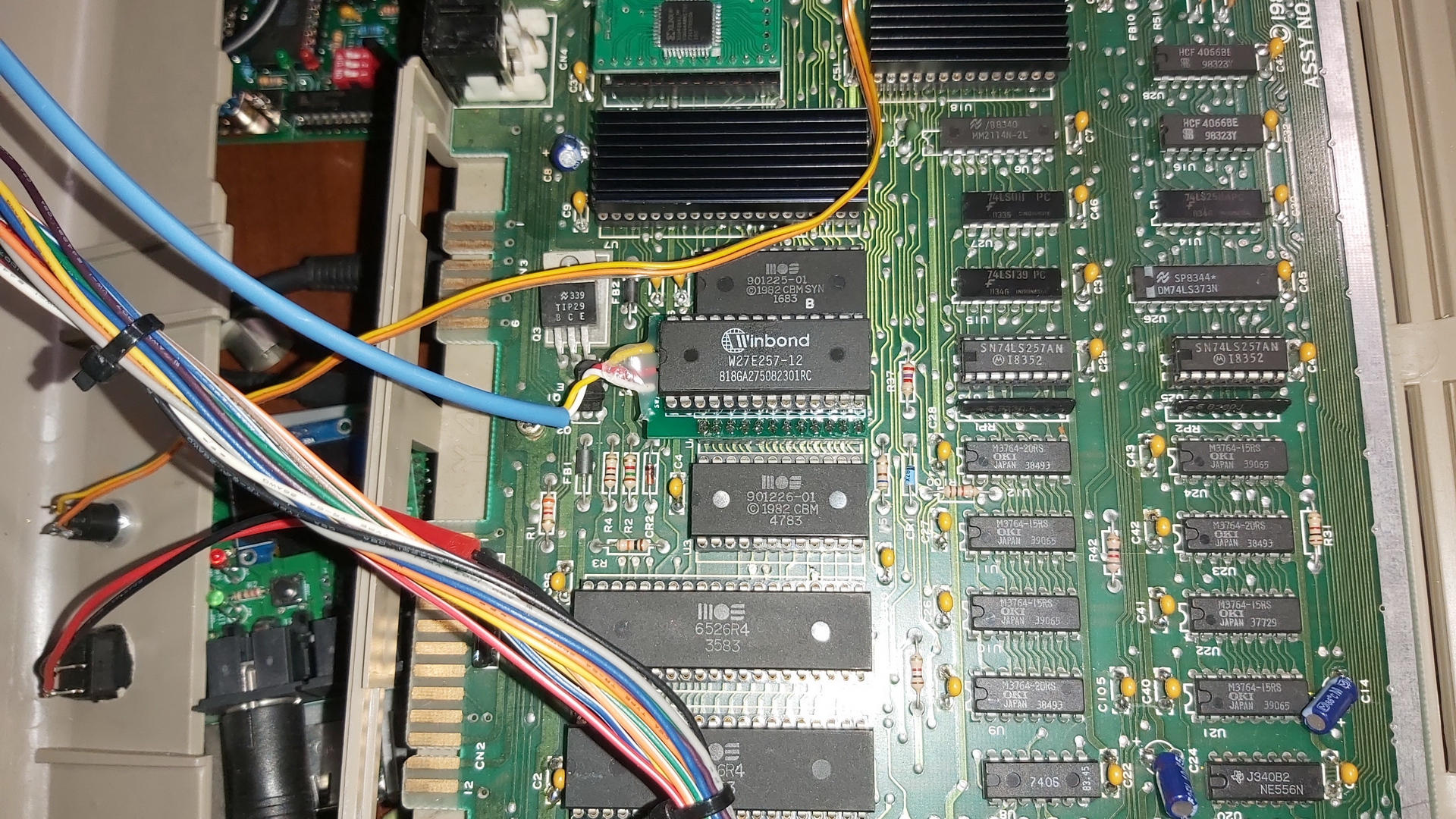

Probada con: Kernal original, JiffyDOS 6.01 y DATEL TurboROM II y con una EEPROM W27E257.

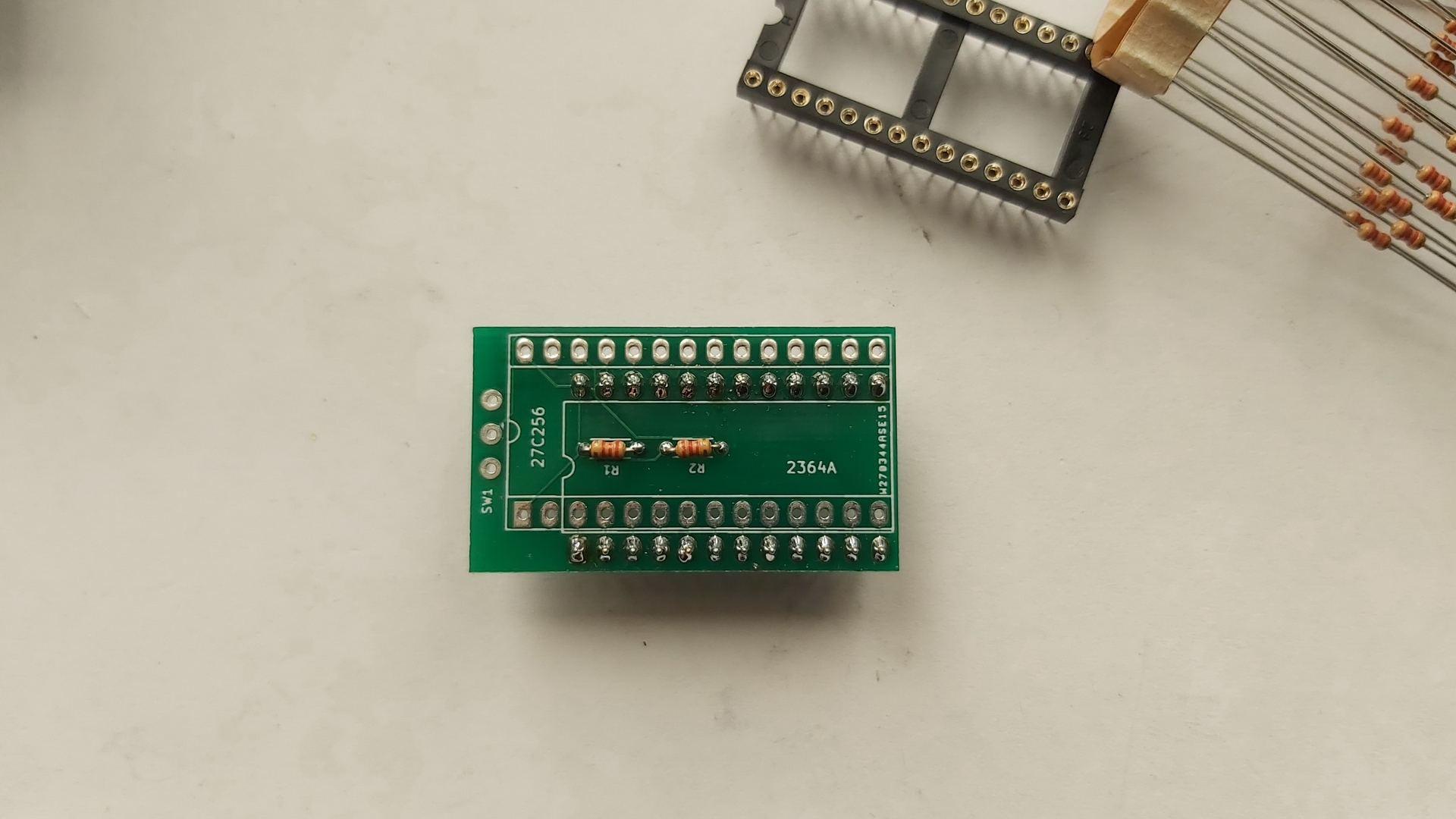

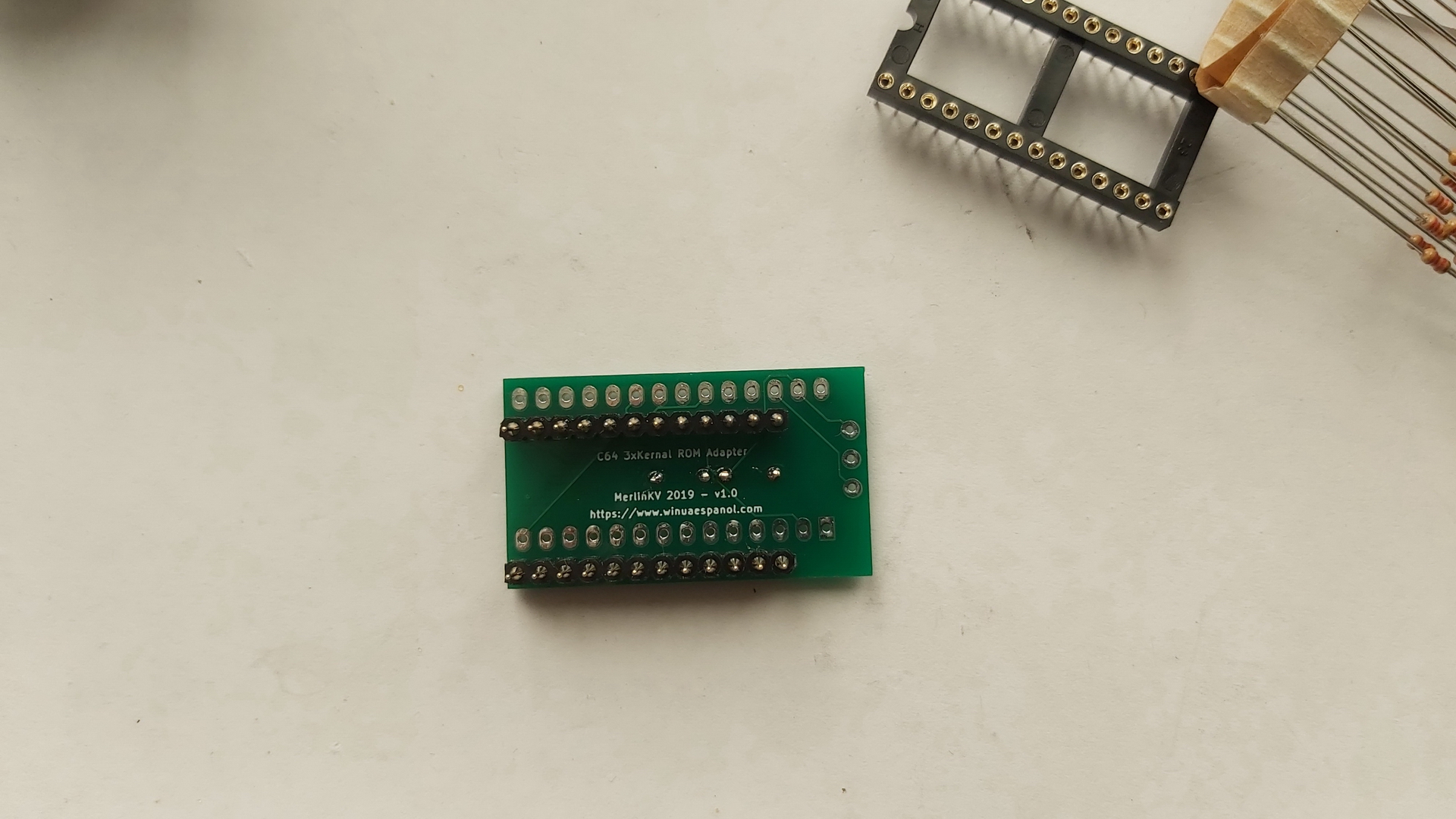

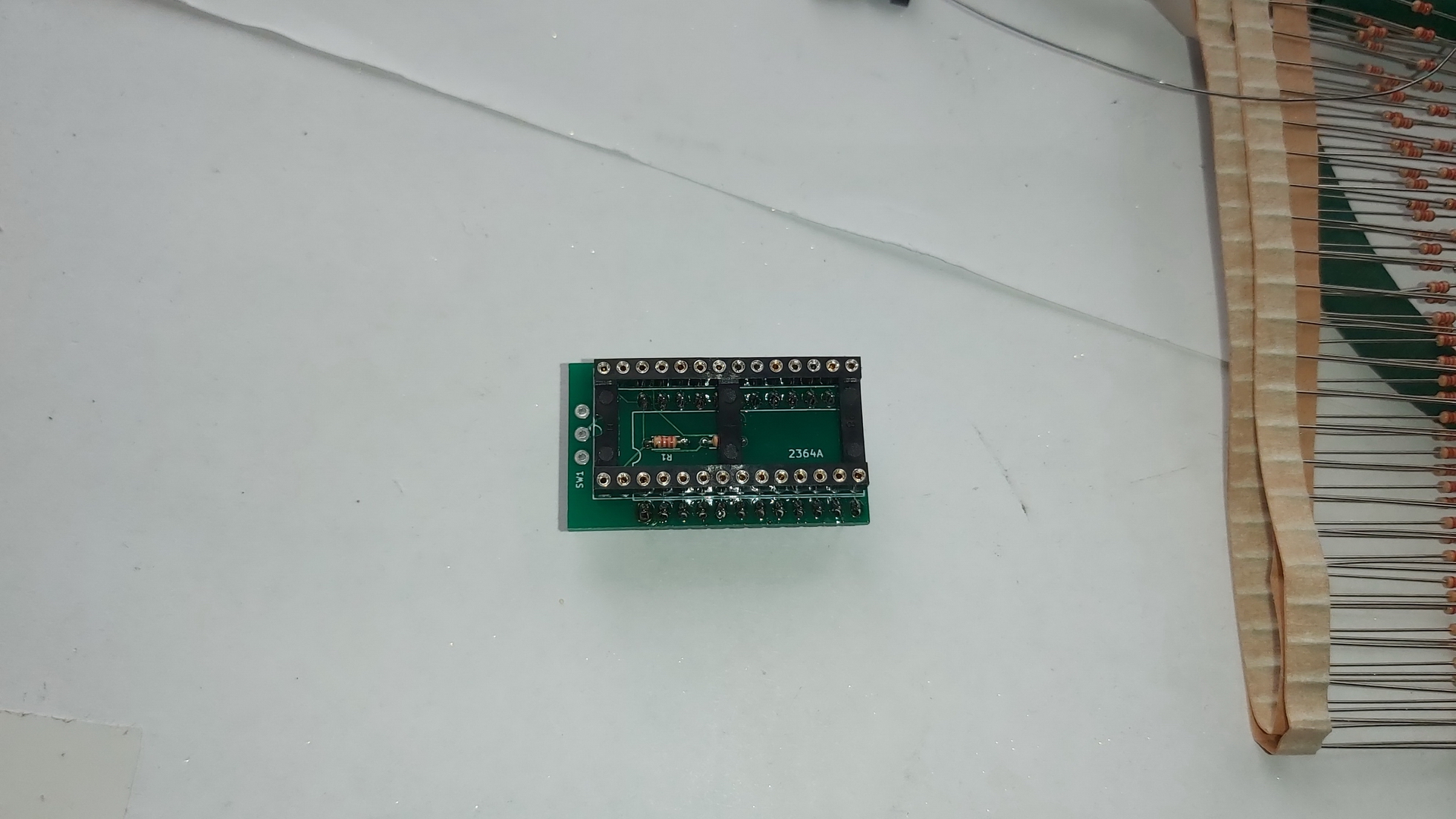

Unas fotos ...

[merlinkv]

Bueno esta ha ido bien.

Así que estoy haciendo una de 4 Roms para aprovechar a tope el 27C256, solo que no se usará un switch ON-OFF-ON ... sino dos interruptores ...

[pintza]

Estas Roms corrigen errores que tenía la original de Commodore. Quizá el más importante es el de los eternos tiempos de carga. Tardando casi lo mismo desde disco que desde cinta

[merlinkv]

Estas Roms corrigen errores que tenía la original de Commodore. Quizá el más importante es el de los eternos tiempos de carga. Tardando casi lo mismo desde disco que desde cinta

No si ya, llevo mucho tiempo usándo diferentes Kernal, pero me apetecía un adaptador self-made.

Aunque la verdad es que las mejores Kernal (para mí, claro) son JiffyDOS y TurboROM II 3.2+ que al final son las que he grabado.

[Bone]

[merlinkv]

Bueno pareja, a ver si tenéis algo de tiempo y probáis las PCB's ...

[Bone]

Pues eso mismo me estaba diciendo a mi mismo pa dentro...Lo tengo encima de la mesa para echarle el guante este finde, si las cosas no se tuercen!!!
Prometo subir fotacas a saco ....
