Creo que el problema estaba en cómo le llegaba la corriente a los conectores de la SD.
He hecho bastantes cambios.
He probado a pelo con cableado tipo cutre y la SD me ha funcionado, así que he vuelto a enrutar todo lo referente a la SD y he aprovechado para:
- Poner un selector DIP-Switch de 4 interruptores para poder seleccionar entre 5v o GND para las pantallas OLED/LCD
- Poner un selector DIP-Switch de 2 interruptores para, en SW6, poder seleccionar entre RESET o alguna posible funcionalidad futura en la línea A5
- He añadido dos conectores extra de alimentación de 5v y 3.3v
- La placa es un pelín más pequeña que antes.
► Mostrar Spoiler
Contenido Oculto
Este foro requiere que este registrado e identificado para ver el contenido oculto.
Bueno, voy a pedir otras 5 placas .... me voy a arruinar pidiendo posavasos ... digooooo placas ....
No sé como será la tercera Guerra Mundial. Pero sí sé como será la cuarta: Con palos y piedras.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
Pues mira tu que estoy pensando en hacer una tirada de posavasos del tipo MegaDuino-Optoacoplado .... tendré que mirarlo ...
No sé como será la tercera Guerra Mundial. Pero sí sé como será la cuarta: Con palos y piedras.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
Bueno, va avanzando poco a poco, pero no termino de hacerlo llegar a buen puerto ... Me tiene quemado ...
Arreglé el tema de la SD y ya la reconoce sin problemas. Play, pause, stop, menu, up, down, reset (o función extra) ... monto la nueva PCB y ... no tengo audio de salida ....
He revisado el circuito y creo que está bien, pero evidentemente hay algo que falla y no soy capaz de verlo por más vueltas que le doy .....
Esquema del circuito de Audio
► Mostrar Spoiler
Contenido Oculto
Este foro requiere que este registrado e identificado para ver el contenido oculto.

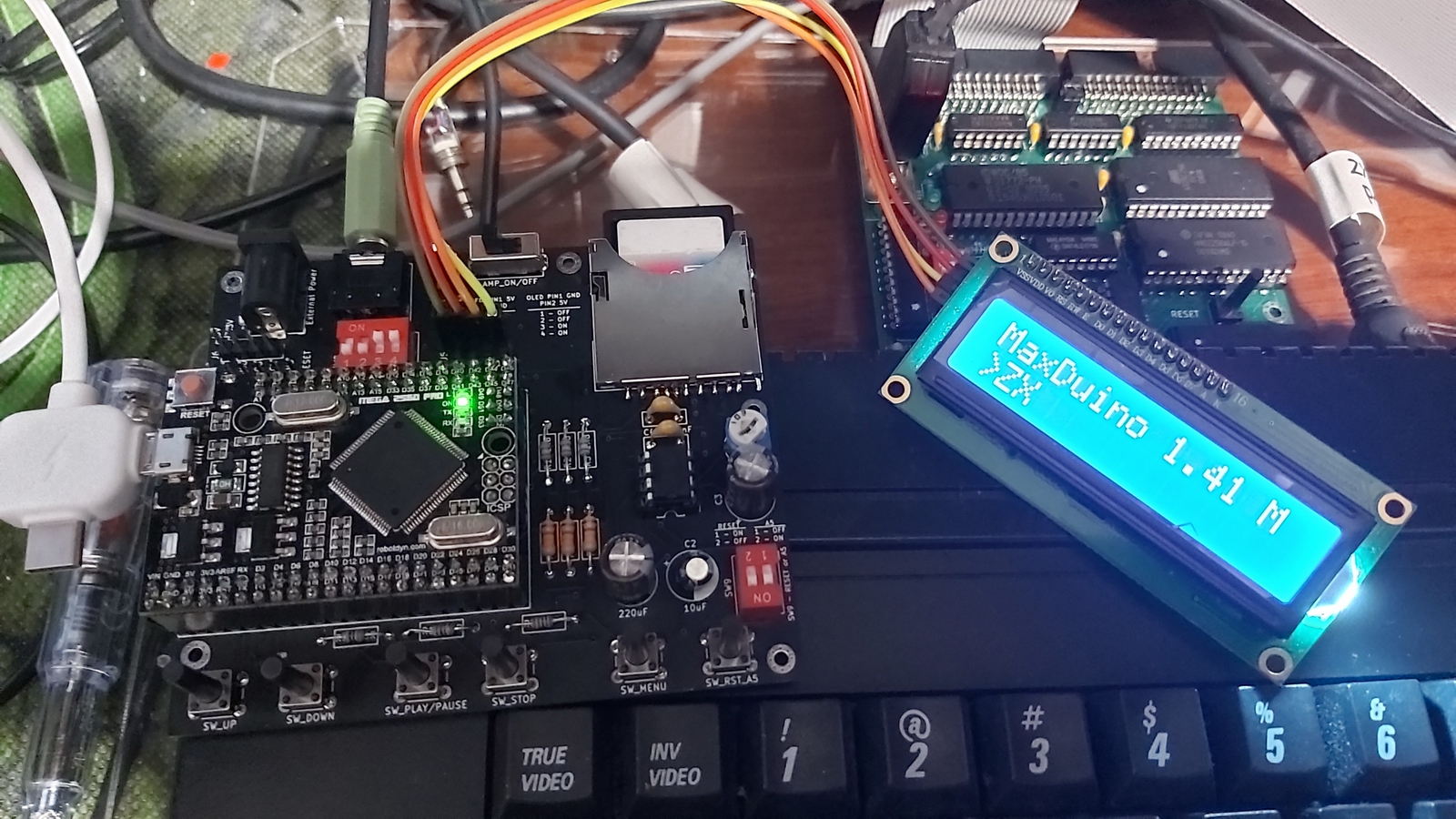

Una foto del prototipo
No sé como será la tercera Guerra Mundial. Pero sí sé como será la cuarta: Con palos y piedras.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
Joder acabo de dar con el fallo ..... cachis vaya pollada que era, un fallo en el enrutado. he hecho un puente y ya tengo audio de salida .....
No sé como será la tercera Guerra Mundial. Pero sí sé como será la cuarta: Con palos y piedras.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
Pingui escribió: 20 Ene 2020 23:30
Y yo creyendo que no habías conectado el mini-jack que se ve en la foto...
Menos mal que no ...
Ya va saliendo el tema ... visto el fallo del enrutado del audio he reenrutado con KiCad y acabo de pedir unas plaquillas ... si con esta no me sale, que le den dos duros al MegaDuino ... pero si sale
No sé como será la tercera Guerra Mundial. Pero sí sé como será la cuarta: Con palos y piedras.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
Pingui escribió: 20 Ene 2020 23:30
Y yo creyendo que no habías conectado el mini-jack que se ve en la foto...
Menos mal que no ...
Ya va saliendo el tema ... visto el fallo del enrutado del audio he reenrutado con KiCad y acabo de pedir unas plaquillas ... si con esta no me sale, que le den dos duros al MegaDuino ... pero si sale
Tiene que salir... que yo estoy en lista de espera, desespera :) Y aunque no es algo que vaya a usar casi nada, me llama muchísimo la atención y quiero montarlo. Si es necesario, añade al precio de la placa, el importe de las fallidas y pagamos entre todos a escote jejeje
"La muerte, segura de su victoria, nos da toda la vida de ventaja"
"Las fotografías de los que viajan, son la cultura de los que se quedan"
Gracias droman, pero no sé ... me crecen los enanos ...
Sin el ampli mi +3 es sordo como una tapia (algo que ya me pasa con otros TZXDuinos), pero al enchufarle el ampli con el potenciómetro como a 1/3 el volumen era alto de la leche y no sé si se habrá cargado algo ... ahora tengo un ruido en los altavoces (en L) que juraría que antes no tenía.
Pero no acaba ahí la cosa ... tengo como fluctuaciones de señal. Me salen las barritas rojas y azules de los bloques de carga, pero se interrumpe unos milisegundos y luego lo vuelve a tomar.
He rediseñado el circuito del ampli y salida de audio por éste:
► Mostrar Spoiler
Contenido Oculto
Este foro requiere que este registrado e identificado para ver el contenido oculto.
Creo que así la señal será algo más límpia y no tendrá pérdidas, pero ya veremos.
En fin, mi electrónica está muy olvidada (además la estudié cuando se hacía la mili con lanza) y hago lo que puedo. A ver que sale.
No sé como será la tercera Guerra Mundial. Pero sí sé como será la cuarta: Con palos y piedras.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
merlinkv... nada, he estado mirando el esquema detenidamente, concentrado... incluso tomándomelo en serio y nada..... que sigo sin saber una pu*a mierda de electrónica a ese nivel
Habrá que poner un control de volumen en la salida del ampli... por si es mucho ampli :)
No he dicho nada :)
"La muerte, segura de su victoria, nos da toda la vida de ventaja"
"Las fotografías de los que viajan, son la cultura de los que se quedan"
Bueno .... he recuperado el audio en el ZX+3. Se me había fundido el TR5, tengo algo de ruido todavía por al altavoz izquierdo, pero ahora ya casi no se oye.
Debió de ser por meterle demasiada potencia, pero me resulta un poco raro ... un LM386 no debiera dar potencia de salida como para fundir un equipo como el Spectrum ... o al menos eso creo.
Bueno, cuando lleguen las nuevas PCB's con el enrutado corregido y el nuevo circuito de audio, ya os contaré.
No sé como será la tercera Guerra Mundial. Pero sí sé como será la cuarta: Con palos y piedras.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
merlinkv escribió: 22 Ene 2020 00:29
... un LM386 no debiera dar potencia de salida como para fundir un equipo como el Spectrum ..
Pues el LM386 creo que da una señal máxima de 6v con 700mW a 8 Ohm... no creo que fuera eso...pero a lo peor tenias el TR5 "tocao" y cayó....nuse...
PD: Estoy escribiendo desde mi "otro" curro.... que no tengo mucho tiempo para casi nada ni forma de ver esquematicos.... ...si es que voy tooo locoooo.....
Bueno, ayer cambié el TR5 y de paso aproveché para hacerle el fix de audio completo siguiendo ésta guía: Fixing the sound on the Spectrum +3
La verdad es que el sonido resultante mejora bastante.
Pero hablando del MegaDuino, la verdad es que no tengo muy claro que puede pasar.
Como puedes ver en uno de los mensajes anteriores he rediseñado el circuito de audio para ver si así la señal llega más límpia. También he aumentado el tamaño de las pistas de 0.3mm a 0.4mm y reducido el número de vías ...
Es que es raro, funciona todo, tengo audio de salida, pero es como si tuviera microcortes en el audio de salida y se pierde la señal, a veces he medio conseguido carga un juego, pero nada, no ha llegado a buen puerto. A ver si con esas modificaciones funciona como es debido de una vez.
No sé como será la tercera Guerra Mundial. Pero sí sé como será la cuarta: Con palos y piedras.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
merlinkv escribió: 22 Ene 2020 20:18el fix de audio
Tengo que buscar "EL FIX"que tengo pendiente de actualizar....ya que el que tengo hecho yo es muy parecido al tuyo, pero no se acaba de oír como debiera/debiese ... ya que lo comparo con el +2 gris y es del cielo a la tierra.....
Debo tenerlo en el cajón de "pendientes" pero no los de las orejas...
El problema es hacer la modificación sin causar muchos cambios en la placa y que quede límpio...y bonito y suene bién...y claro, los hay que para no tener que modificar mucho, pues se les queda un poco "a medias"...
Prueba la música del Exolon con el fix que has hecho, y comparalo con el +2....No hay color....
merlinkv escribió: 22 Ene 2020 20:18
Es que es raro, funciona todo, tengo audio de salida, pero es como si tuviera microcortes en el audio de salida y se pierde la señal, a veces he medio conseguido carga un juego, pero nada, no ha llegado a buen puerto. A ver si con esas modificaciones funciona como es debido de una vez.
¿Puedes pasarme el esquemático por privado con un formato vectorial? Es que los que cuelgas en el foro los veo mal de narices toy tó cegatoooo
Bone escribió: 23 Ene 2020 20:25Tengo que buscar "EL FIX"que tengo pendiente de actualizar....ya que el que tengo hecho yo es muy parecido al tuyo, pero no se acaba de oír como debiera/debiese ... ya que lo comparo con el +2 gris y es del cielo a la tierra.....
Debo tenerlo en el cajón de "pendientes" pero no los de las orejas...
El problema es hacer la modificación sin causar muchos cambios en la placa y que quede límpio...y bonito y suene bién...y claro, los hay que para no tener que modificar mucho, pues se les queda un poco "a medias"...
Prueba la música del Exolon con el fix que has hecho, y comparalo con el +2....No hay color....
Bueno el fix del +3 mejora el sonido, pero dista mucho de ser como en un +2 o un 128. El problema es por el diseño curte que hicieron los de Amstrad con el +3. Dicen que lo solucionaron en el +3B, pero no tengo uno para poder comparar.
Bone escribió: 23 Ene 2020 20:27¿Puedes pasarme el esquemático por privado con un formato vectorial? Es que los que cuelgas en el foro los veo mal de narices toy tó cegatoooo
Te paso por privado el nuevo esquema en formato pdf.
Una cosa curiosa que pasa es que cuando presiono un pulsador o incluso cuando hay un desplazamiento del título de un juego, oigo un beep. Es decir, presiono un pulsador .. beep, se desplaza un título y un beep por caracter ... son beeps muy tenues, pero no debrían salir .. digo yo, no hay nada en el firmware del MaxDuino (que yo haya visto) que implemente eso.
En fin, la parte de audio está rediseñada ... yo lo veo bien, pero ya me contarás ...
No sé como será la tercera Guerra Mundial. Pero sí sé como será la cuarta: Con palos y piedras.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
No sé como será la tercera Guerra Mundial. Pero sí sé como será la cuarta: Con palos y piedras.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
Ante todo recordaros que no suy ningún experto y que aprendo "al vuelo" muchas cosas. En la última modificación de audio que hice, le puse una ganancia de 50 (C3 y R8) al LM386 .... espero que para los equipos retro sea un valor adecuado.
El panel de botones que irá en la parte superior de la carcasa está pensado para usar pulsadores de 12x12mm como éstos. Como podéis ver en el panel superior hay un interruptor para poder seleccionar la función del sexto pulsador (RESET o lo que hayamos programado para A5). También tanto el potenciómerto para el volumen como el conector ICSP, los he cambiado para que puedan ser accesibles desde el exterior de la carcasa.
No sé, a mi me gusta bastante como queda. ;) Ya está hecho el panelizado para pedir las placas cuando se tercie.
