Proyectos y Diseños Retro ⇒ Interfaz MGT PlusD Clone

[papanillu]

Yo también hare algo parecido,
Mirando tu diseño, se ve "clarisisimo" que lo has hecho pensado en meterlo en una caja, que me mola un montón.
pero como tenia que hacer una compra de componentes, estuve buscando la Lista del circuito y no la encontré.
Imagino que es la misma de Alvaroalea o pachuquin, añadiendo los conmutadores.
¿es así?
¿Podrías pasarme una referencia de esos conmutadores para comprarlos?

Gracias

[merlinkv]

Hola papanillu.

Sí, la idea es meter el interfaz en una carcasa diseñada de tal forma que no tengamos que abrirla si queremos cambiar configuraciones.

Como bien dices, los componentes son los mismos que en las versiones de @Pachuquin y @alvaroalea salvo por los conmutadores y el W27E257.

Te paso el BOM con el listado completo de los componentes.

PlusD_Clone_1_3_BOM.7z

[merlinkv]

Bueno, pues ya me han llegado los interruptores "tipo piano", solo me faltan los osciladores ...

[Bone]

Feomenal.....ya no te queda ná...

[merlinkv]

Gracias Bone.

Ahora estoy con el diseño de la carcasa, si me llegan los osciladores pronto quiero sacar una tirada de 5 unidades .. igual hay gente que no la tenga y le interese.

[merlinkv]

Pues ya tengo la carcasa casi terminada ... estoy haciendo los último ajustes.

En un par de días espero tenerlo todo hecho y el primer interfaz completo (placa+carcasa) terminado ...

Si me llegan pronto los osciladores podré sacar una tiradilla de 5 unidades ...

[Bone]

[merlinkv]

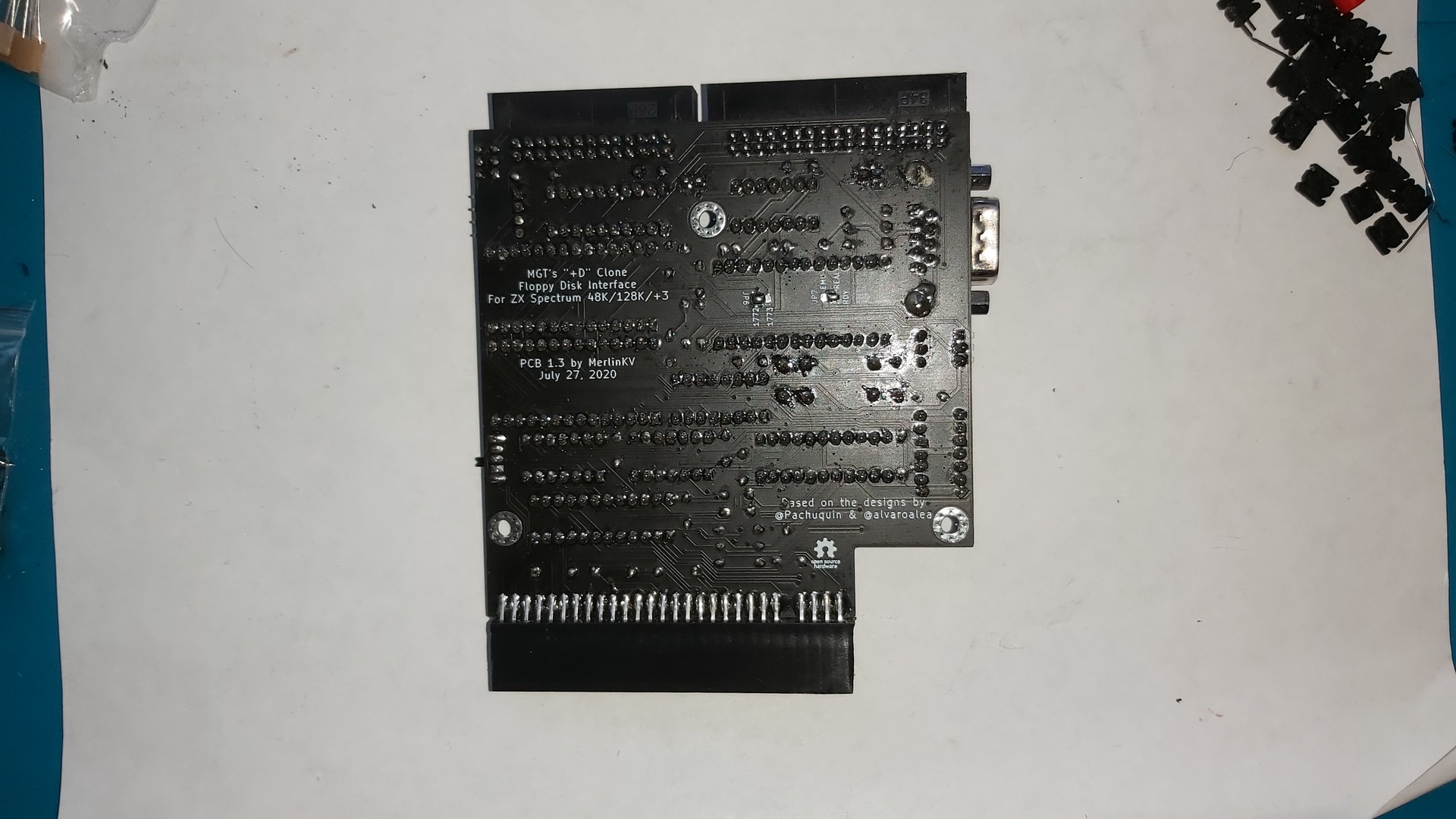

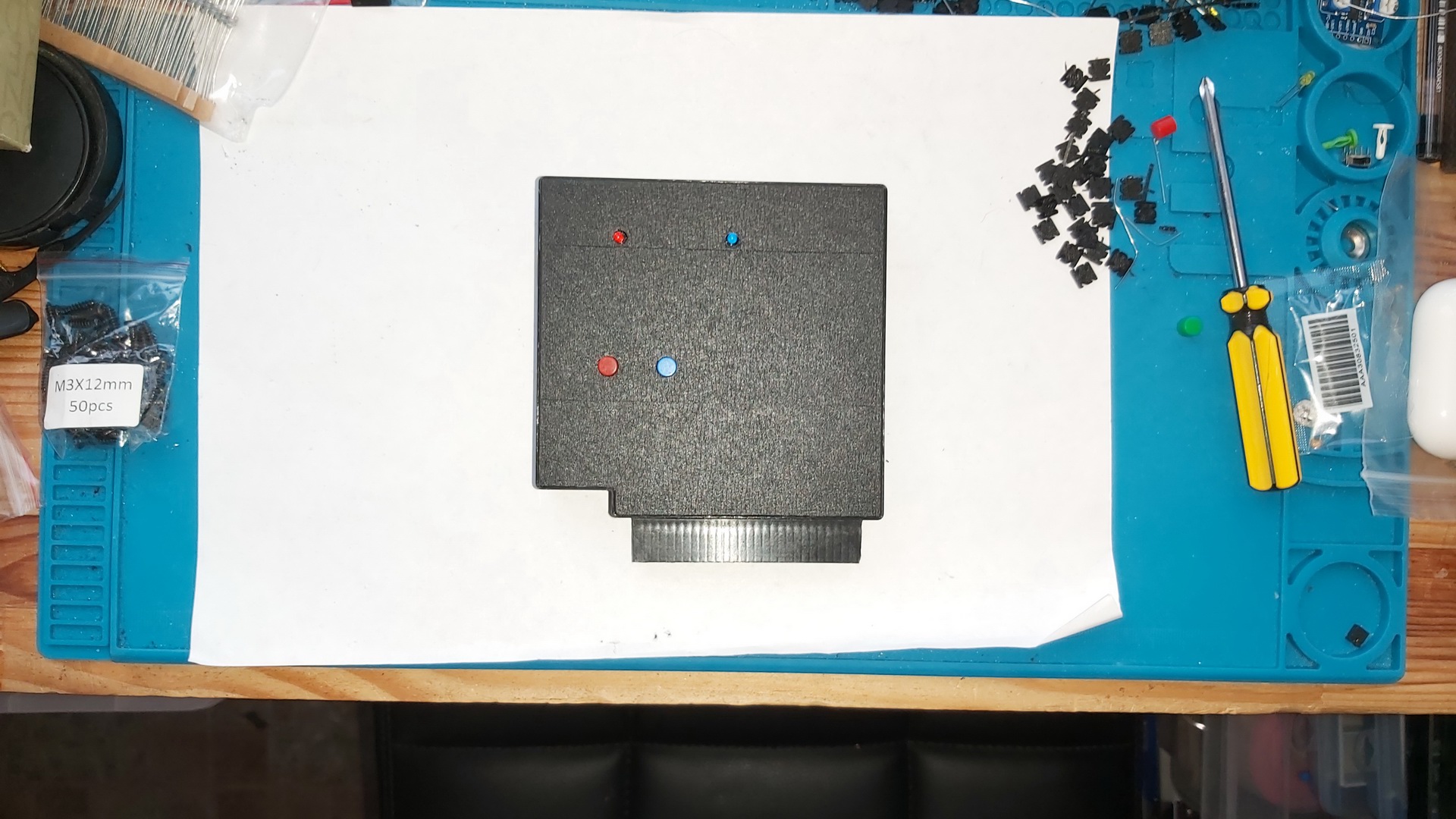

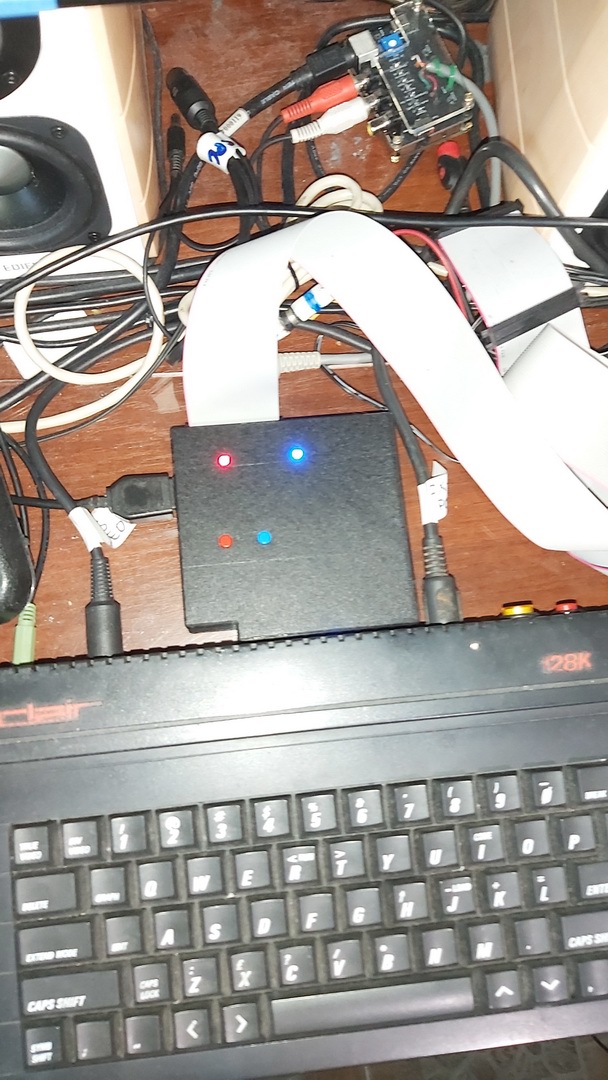

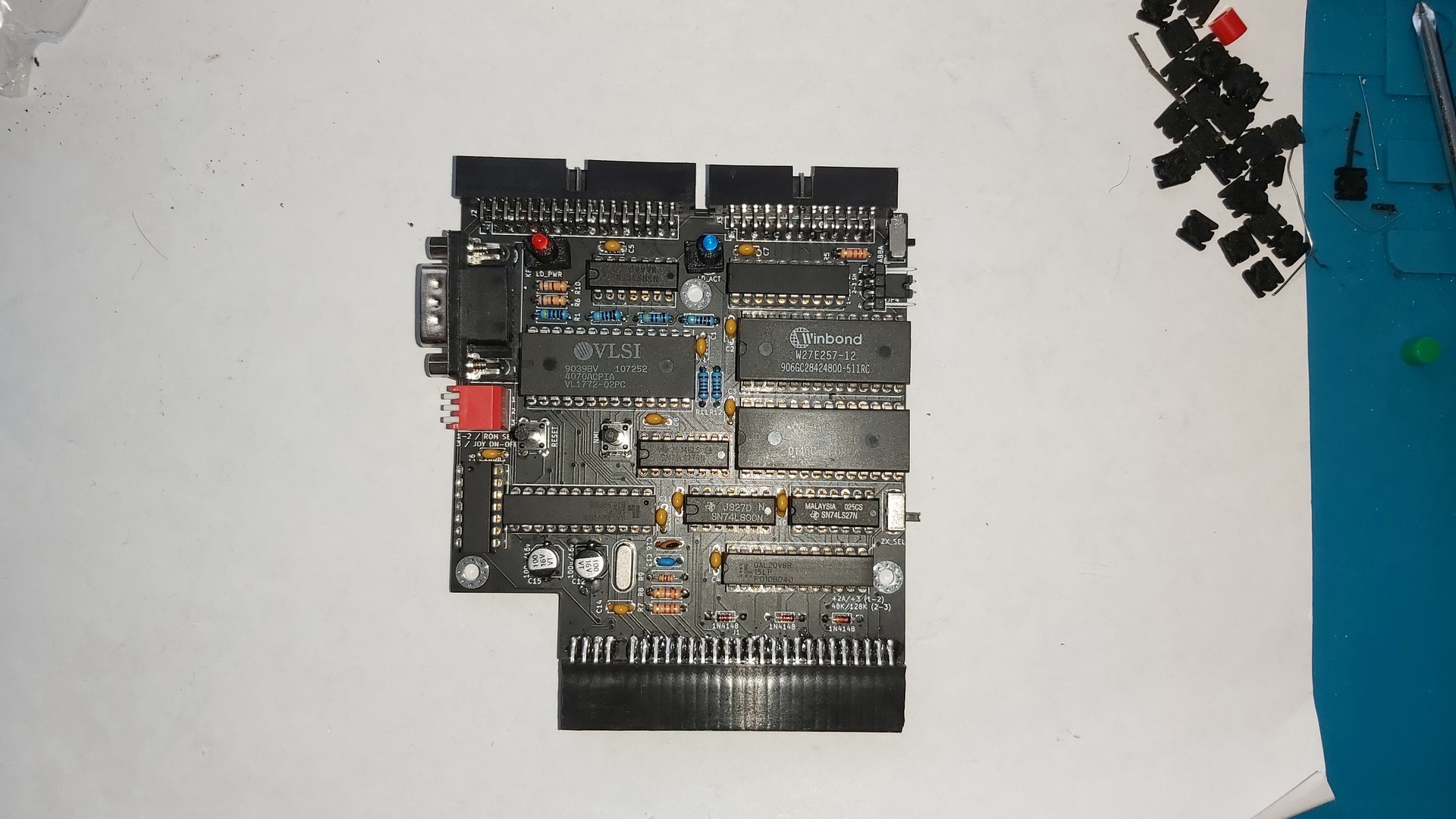

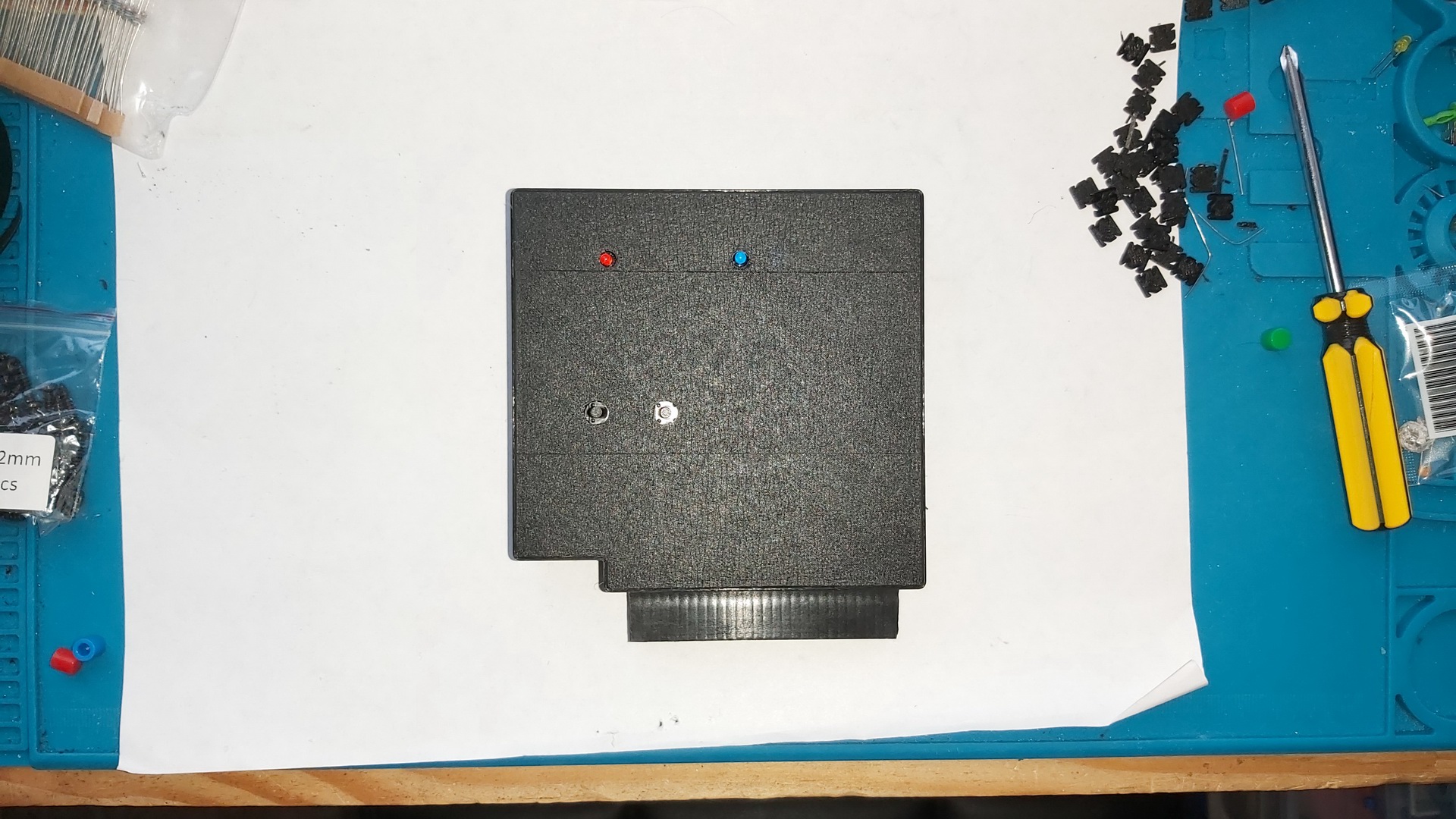

Bueno, pues ya está hecha y creo que ha quedado bastante bien.

Todas las opciones de configuración: ABBA, cable normal (cruzado) o Shugart (plano), seleccionar ZX, seleccionar ROM y Joystick ON-OFF, son accesibles sin tener que abrir la carcasa.








Pues nada, si alguien está interesado en alguna que lo diga y abro una pequeña tirada.

[Bone]

¡Que chuladaaaa!

[Valfac]

Impresionante, hablamos de un imprescindible con un acabado inmejorable

[merlinkv]

Gracias chicos. Me voy a poner colorao ....

[merlinkv]

Estaba dándole vueltas a una idea ... y es poner las resistencias y condensadores en formato SMD 1206 e irían en la cara inferior de la PCB. La idea no es reducir el tamaño de la placa, sino facilitar las posibles reparaciones.

- Los zócalos de integrados estarían más separados facilitando una mejor extracción.
- Las resistencias y condensadores se podrían sustituir rápidamente ya que al ser SMD y estar en la cara inferior nos evitamos el cometer errores con el soldador y fastidiar algún zócalo.

No cambiaría los integrados por otros en formato SMD, ya que si alguno se avería es mejor que esté en zócalo.

No sé ... igual me pongo con ello ...

[merlinkv]

No sí siquiera si llegaré a pedir placas ya que tengo unas cuantas con todo en formato TH, pero por quedar, quedarían chulas ....

► Mostrar Spoiler

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[Bone]

Pues sí señor.....

[merlinkv]

Pues sí señor.....

Al final ... las pedí ...

Por cierto ... una cosa .. aparte de por el tamaño, que para mí es más cómodo, uso resistencias y condensadores SMD 1206, pero también lo hago porque los encuentro de 1/4w que es lo que pongo en mis placas. He buscado 0805 pero solo veo de 1/8w.

[msxmakers]

Hola,
el manual dice que hace falta un casete para crear un disco de sistema operativo.
Alguien tiene el fichero tzx?

saludos.
PD: soy novato en spectrum y perdón por rescatar un tema tan antiguo.

[merlinkv]

Hola msxmakers,

Te adjunto varias cosas:

- Las "cintas" para crear discos del sistema (MGT y Datel)
- Los 5 discos que venían originalmente con las PlusD
- Imagen de disco en blanco e imagen de disco en blanco con "pokeador"
- etc.

Tengo mucho sobre las PLusD, si te hace falta algo, igual lo tengo.

Para mí, es el mejor periférico para los Spectrum reales.

Un saludote.

PlusD.7z

[msxmakers]

Hola msxmakers,

Te adjunto varias cosas:

- Las "cintas" para crear discos del sistema (MGT y Datel)
- Los 5 discos que venían originalmente con las PlusD
- Imagen de disco en blanco e imagen de disco en blanco con "pokeador"
- etc.

Tengo mucho sobre las PLusD, si te hace falta algo, igual lo tengo.

Para mí, es el mejor periférico para los Spectrum reales.

Un saludote.




PlusD.7z

Gracias merlinkv
perdona mi ignorancia pero no se con que programa se graban estos discos que estan en formato mgt.
Aun no leí el manual al completo, pero como no tengo una gotek creo que los ficheros de imagen de disco solo los puedo acceder grabandolos primero en un disquete fisico (le voy a conectar una unidad de pc 3.5" con un cable que solo cruza los pares 10-12 para la unidad A:).
Así que supongo que hay un software para volcar esas imagenes desde un pc.
no encuentro la respuesta donde he leido hasta ahora.
sin agobios, si no a ratos sacaré la respuesta por mi mismo.

[merlinkv]

Para grabar los discos en un PC puedes usar SamDisk (solo soft), aunque lo mejor es usar una Greaseweazle (hard & soft).

Entiendo que tienes una PlusD, si vas a conectar dos disqueteras, recuerda que tienes que usar un cable plano sin "cruces" (shugart). Si tienes una PlusD de las que hice yo, puedes usar los dos tipos de cable (se seleccionan mediante jumpers).

Un saludote.

[msxmakers]

No se de donde saqué este esquema:



creo que lo del cable stugart debe de ser para unidades DS0, lo digo porque las de pc son DS1 y en teoría conectarle un cable directo mostraría esta unidad como B: (a no ser que se corrija internamente como hace la CDX-2 de MSX).

La controladora es una que me vendiste (debe de ser penúltima versión porque me adjuntaste una PCB de versión posterior).
Imagino que los jumpers estarán explicados en tu github y no en el manual de MGT.

como decía le voy a poner una disquetera de pc de 3.5" HD con discos con el agujero HD tapado.
En principio conectaré solo una disquetera, aunque tengo muchas y si lo veo necesario no me cuesta nada poner 2.
