Hola gente,
Buenas y malas noticias ....
La versión del MegaDuino que incluye el filtro de ruido y bypass, carga el 99% de los CDT's sin problemas. Lo probé ayer con la placa grande que había montado.
Si queréis poner el filtro y el bypass, se puede "hacer a pelo" sobre los MegaDuinos que tenéis. No quedará muy estético, pero solucionaría el problema de los CDT's, sin afectar a los TZX y TAP de los Spectrum.
De todas formas esta tarde colgaré en mi Github el esquema y los Gerbers de la versión de placa pequeña que incluye ambas modificaciones, por si alguien quiere montarse el suyo propio.
No obstante, si os interesa cómo hacer el montaje "a pelo", os pondría un pequeño tutorial. Es poca cosa ... un par de condensadores y un par de resistencias.
Se recuerda a los Nuevos Usuarios Registrados que es obligatorio pasarse por el hilo de Presentaciones y que, para poder descargar archivos,
se han de escribir un mínimo de cuatro mensajes en el Foro. Muchas gracias por vuestra colaboración y un saludo.
New Registered Users are reminded that it is mandatory to visit the Introductions thread and that, in order to be able to download files,
a minimum of four messages must be written in the Forum. Thank you very much for your collaboration and best regards.
se han de escribir un mínimo de cuatro mensajes en el Foro. Muchas gracias por vuestra colaboración y un saludo.
La Administración.New Registered Users are reminded that it is mandatory to visit the Introductions thread and that, in order to be able to download files,
a minimum of four messages must be written in the Forum. Thank you very much for your collaboration and best regards.
The Administration.Proyectos y Diseños Retro ⇒ MegaDuino - MaxDuino basado en Mega2560 Pro Embed
-
merlinkv
- Administrador
- Mensajes: 6219
- Registrado: 17 Nov 2018 18:38
- Ubicación: España / Europa del Este
- Ha dado las gracias: 921 veces
- Agradecido: 1789 veces
- Contactar:
#281 Re: MegaDuino - MaxDuino basado en Mega2560 Pro Embed
No sé como será la tercera Guerra Mundial. Pero sí sé como será la cuarta: Con palos y piedras.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
-
Bone
- VIP
- Mensajes: 1593
- Registrado: 26 Nov 2018 14:56
- Ubicación: Mareny de Barraquetes
- Ha dado las gracias: 260 veces
- Agradecido: 263 veces
-
#282 Re: MegaDuino - MaxDuino basado en Mega2560 Pro Embed
Sí...ponlo a ver si me entretengo este finde...merlinkv escribió: 27 Mar 2020 08:01 No obstante, si os interesa cómo hacer el montaje "a pelo", os pondría un pequeño tutorial. Es poca cosa ... un par de condensadores y un par de resistencias.
Asiasss!!!!!
< Sistema preparado >
-
droman
- Colaborador
- Mensajes: 1666
- Registrado: 28 Jun 2019 09:25
- Ubicación: En algún lugar cerca de Null
- Ha dado las gracias: 285 veces
- Agradecido: 477 veces
- Contactar:
-
#283 Re: MegaDuino - MaxDuino basado en Mega2560 Pro Embed
Si es un par de resistencias y condensarores... me veo capaz de hacerlo jeje, esperando el tuto tito merlinkv
"La muerte, segura de su victoria, nos da toda la vida de ventaja"
"Las fotografías de los que viajan, son la cultura de los que se quedan"
"Las fotografías de los que viajan, son la cultura de los que se quedan"
-
merlinkv
- Administrador
- Mensajes: 6219
- Registrado: 17 Nov 2018 18:38
- Ubicación: España / Europa del Este
- Ha dado las gracias: 921 veces
- Agradecido: 1789 veces
- Contactar:
-
#284 Re: MegaDuino - MaxDuino basado en Mega2560 Pro Embed
OK, a ver como lo hago para que quede curiosito y no como un pegote ....
No sé como será la tercera Guerra Mundial. Pero sí sé como será la cuarta: Con palos y piedras.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
-
droman
- Colaborador
- Mensajes: 1666
- Registrado: 28 Jun 2019 09:25
- Ubicación: En algún lugar cerca de Null
- Ha dado las gracias: 285 veces
- Agradecido: 477 veces
- Contactar:
-
#285 Re: MegaDuino - MaxDuino basado en Mega2560 Pro Embed
merlinkv Tú encárgate de que quede guapo, que del pegote me encargo yomerlinkv escribió: 27 Mar 2020 11:45 OK, a ver como lo hago para que quede curiosito y no como un pegote ....
"La muerte, segura de su victoria, nos da toda la vida de ventaja"
"Las fotografías de los que viajan, son la cultura de los que se quedan"
"Las fotografías de los que viajan, son la cultura de los que se quedan"
-
merlinkv
- Administrador
- Mensajes: 6219
- Registrado: 17 Nov 2018 18:38
- Ubicación: España / Europa del Este
- Ha dado las gracias: 921 veces
- Agradecido: 1789 veces
- Contactar:
-
#286 Re: MegaDuino - MaxDuino basado en Mega2560 Pro Embed
Hola chicos,
Probado el apaño y funciona de PM, me cargan el 99,9% de los CDT's ....
Es lo mismo que usé para mi PCB grande, pero metido en esta pequeñica.
Tiempo de trabajo estimado: 5 minutos.
Esquema ....
Montaje del filtro ....
PIN8 del LM386 ---------- R de 1K ---------- C de 10nF ---------- GND
Para GND he usado el del potenciómetro y así queda todo muy curiosito.
Montaje del Bypass

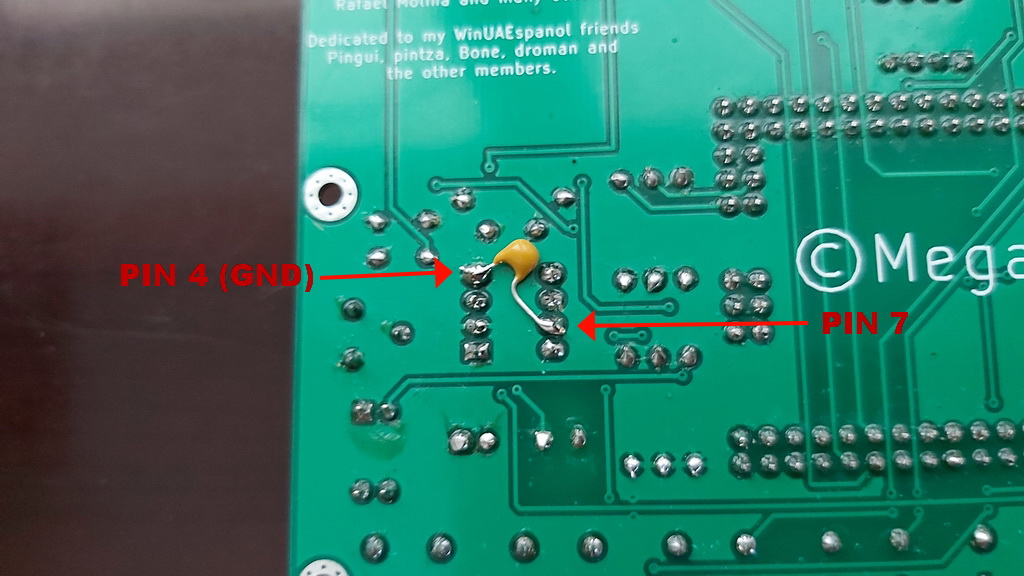

PIN7 del LM386 ------------ C de 100nF ----------- GND (PIN4 del LM386)
Probado el apaño y funciona de PM, me cargan el 99,9% de los CDT's ....
Es lo mismo que usé para mi PCB grande, pero metido en esta pequeñica.
Tiempo de trabajo estimado: 5 minutos.
Esquema ....
► Mostrar Spoiler
PIN8 del LM386 ---------- R de 1K ---------- C de 10nF ---------- GND
Para GND he usado el del potenciómetro y así queda todo muy curiosito.
► Mostrar Spoiler
Montaje del Bypass
PIN7 del LM386 ------------ C de 100nF ----------- GND (PIN4 del LM386)
► Mostrar Spoiler
No sé como será la tercera Guerra Mundial. Pero sí sé como será la cuarta: Con palos y piedras.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
-
merlinkv
- Administrador
- Mensajes: 6219
- Registrado: 17 Nov 2018 18:38
- Ubicación: España / Europa del Este
- Ha dado las gracias: 921 veces
- Agradecido: 1789 veces
- Contactar:
-
#288 Re: MegaDuino - MaxDuino basado en Mega2560 Pro Embed
Que menos.
Cintas (CDT's) de Amstrad CPC que he probado en un 6128 .... Los marcados en azul no cargaban antes del "upgrade".
1942
Abu Simbel Profanation
Ace of Aces
Advanced Pinball Simulator
Afteroids
Alien 8
Alien Highway
Amaurote
Aspar GP Master
Barbarian
Batman
Batman - The Caped Crusader - A
Batman - The Caped Crusader - B
Batman - The Movie
Bomb Jack
Cabal
Cauldron
Cauldron 2
Colossus Chess 4
Freddy Hardest In South Manhattan
Ghosts and Goblins
Ikari Warriors
Jet Set Willy
Jet Set Willy - The Final Frontier
Knight Lore
La Abadia del Crimen
Las Tres Luces de Glaurung
Match Point
Pyjamarama
Saboteur
Sir Fred
The Addams Family
The Way of The Exploding Fist
----------------------------
Creo que como prueba, sobra para dar por bueno el pequeño "update" ....
No sé como será la tercera Guerra Mundial. Pero sí sé como será la cuarta: Con palos y piedras.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
-
Bone
- VIP
- Mensajes: 1593
- Registrado: 26 Nov 2018 14:56
- Ubicación: Mareny de Barraquetes
- Ha dado las gracias: 260 veces
- Agradecido: 263 veces
#289 Re: MegaDuino - MaxDuino basado en Mega2560 Pro Embed
Y ahora....¡ a bailar !
Este finde lo apaño...y pongo retratos...
< Sistema preparado >
-
merlinkv
- Administrador
- Mensajes: 6219
- Registrado: 17 Nov 2018 18:38
- Ubicación: España / Europa del Este
- Ha dado las gracias: 921 veces
- Agradecido: 1789 veces
- Contactar:
-
#290 Re: MegaDuino - MaxDuino basado en Mega2560 Pro Embed
Estoy preparando un pack de "cintas originales" (con todas sus protecciones) de Amstrad CPC comprobadas y funcionando 100%.
Espero subirlo en breve ... es un proceso largo ....
Espero subirlo en breve ... es un proceso largo ....
No sé como será la tercera Guerra Mundial. Pero sí sé como será la cuarta: Con palos y piedras.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
-
merlinkv
- Administrador
- Mensajes: 6219
- Registrado: 17 Nov 2018 18:38
- Ubicación: España / Europa del Este
- Ha dado las gracias: 921 veces
- Agradecido: 1789 veces
- Contactar:
-
#292 Re: MegaDuino - MaxDuino basado en Mega2560 Pro Embed
Bueno, aquí nadie pone foticos de ná ... y no quiero señalar a los dos descastaos que dijeron que iban a ponerlas, no, que va ... no quiero señalarlos ...
En fin, aunque os debería dejar sin chuches, os pongo una primera tirada de juegos para Amstrad CPC en formato CDT.
Todos probados en un CPC6128 y funcionando al 100%.
En fin, aunque os debería dejar sin chuches, os pongo una primera tirada de juegos para Amstrad CPC en formato CDT.
Todos probados en un CPC6128 y funcionando al 100%.
No tiene los permisos requeridos para ver los archivos adjuntos a este mensaje.
No sé como será la tercera Guerra Mundial. Pero sí sé como será la cuarta: Con palos y piedras.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
-
Bone
- VIP
- Mensajes: 1593
- Registrado: 26 Nov 2018 14:56
- Ubicación: Mareny de Barraquetes
- Ha dado las gracias: 260 veces
- Agradecido: 263 veces
-
#293 Re: MegaDuino - MaxDuino basado en Mega2560 Pro Embed
merlinkv escribió: 29 Mar 2020 00:18 Bueno, aquí nadie pone foticos de ná ... y no quiero señalar a los dos descastaos que dijeron que iban a ponerlas, no, que va ... no quiero señalarlos ...
En fin, aunque os debería dejar sin chuches, os pongo una primera tirada de juegos para Amstrad CPC en formato CDT.
Todos probados en un CPC6128 y funcionando al 100%.
CPC_Games_CDT.7z
yo si que puse...Esto de la edad...
< Sistema preparado >
-
merlinkv
- Administrador
- Mensajes: 6219
- Registrado: 17 Nov 2018 18:38
- Ubicación: España / Europa del Este
- Ha dado las gracias: 921 veces
- Agradecido: 1789 veces
- Contactar:
-
#294 Re: MegaDuino - MaxDuino basado en Mega2560 Pro Embed
No si esas ya las ví, pero un pajarito dijo algo de hacer el "upgrade" este finde ... a droman es que ya le dejo por imposible ....
Por cierto, aún recuerdo mi última batallita en el bosque de Teotoburgo ... escapé por los pelos ...
Por cierto, aún recuerdo mi última batallita en el bosque de Teotoburgo ... escapé por los pelos ...
No sé como será la tercera Guerra Mundial. Pero sí sé como será la cuarta: Con palos y piedras.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
-
merlinkv
- Administrador
- Mensajes: 6219
- Registrado: 17 Nov 2018 18:38
- Ubicación: España / Europa del Este
- Ha dado las gracias: 921 veces
- Agradecido: 1789 veces
- Contactar:
-
#295 Re: MegaDuino - MaxDuino basado en Mega2560 Pro Embed
Bueno, pues ya no "hago" más "cintas" de Amstrad.
Os dejo un tocho de juegos, probados en el MegaDuino y funcionando 100% ....
Os dejo un tocho de juegos, probados en el MegaDuino y funcionando 100% ....
No tiene los permisos requeridos para ver los archivos adjuntos a este mensaje.
No sé como será la tercera Guerra Mundial. Pero sí sé como será la cuarta: Con palos y piedras.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
-
droman
- Colaborador
- Mensajes: 1666
- Registrado: 28 Jun 2019 09:25
- Ubicación: En algún lugar cerca de Null
- Ha dado las gracias: 285 veces
- Agradecido: 477 veces
- Contactar:
-
#296 Re: MegaDuino - MaxDuino basado en Mega2560 Pro Embed
De mañana no pasa... si mañana no las pongo... me baneais del foro y si no lo hacéis... me baneo yo solo.
Eso si... si pongo fotos serán con móvil y con el Spectrum y/o el MSX2, aún no he podido hacer el cablecito para el Amstrad.
No he querido decir nada... pero tengo una tos horrible y algo, pero muy poco de fiebre. Creo que el Coronavirus está intentando escapar... pero me niego.... ya sabía donde se metía. (Creo que es un catarro común, llevo 20 días sin salir de casa, pero tanto abrir ventanas para aplaudir...)
"La muerte, segura de su victoria, nos da toda la vida de ventaja"
"Las fotografías de los que viajan, son la cultura de los que se quedan"
"Las fotografías de los que viajan, son la cultura de los que se quedan"
-
merlinkv
- Administrador
- Mensajes: 6219
- Registrado: 17 Nov 2018 18:38
- Ubicación: España / Europa del Este
- Ha dado las gracias: 921 veces
- Agradecido: 1789 veces
- Contactar:
-
#297 Re: MegaDuino - MaxDuino basado en Mega2560 Pro Embed
Vaya hombre, espero que te mejores. Eso es lo que importa.
Lo de las fotos ... es más por dar la lata que por otra cosa ...
Ya sabes ... el abuelo ...
Lo de las fotos ... es más por dar la lata que por otra cosa ...
Ya sabes ... el abuelo ...
No sé como será la tercera Guerra Mundial. Pero sí sé como será la cuarta: Con palos y piedras.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
-
droman
- Colaborador
- Mensajes: 1666
- Registrado: 28 Jun 2019 09:25
- Ubicación: En algún lugar cerca de Null
- Ha dado las gracias: 285 veces
- Agradecido: 477 veces
- Contactar:
-
#298 Re: MegaDuino - MaxDuino basado en Mega2560 Pro Embed
Os pongo algunas con el MSX y el ABU SIMBEL
El Carnivore 2 lo tengo puesto para sacar el audio a unos altavoces... me mola más.. aunque en este caso, se oye por los altavoces y la TV.
El Carnivore 2 lo tengo puesto para sacar el audio a unos altavoces... me mola más.. aunque en este caso, se oye por los altavoces y la TV.
No tiene los permisos requeridos para ver los archivos adjuntos a este mensaje.
"La muerte, segura de su victoria, nos da toda la vida de ventaja"
"Las fotografías de los que viajan, son la cultura de los que se quedan"
"Las fotografías de los que viajan, son la cultura de los que se quedan"
-
merlinkv
- Administrador
- Mensajes: 6219
- Registrado: 17 Nov 2018 18:38
- Ubicación: España / Europa del Este
- Ha dado las gracias: 921 veces
- Agradecido: 1789 veces
- Contactar:
-
#299 Re: MegaDuino - MaxDuino basado en Mega2560 Pro Embed
Que guay!!!!!
Cuando te canses del MSX .... ya tienes comprador ....
Cuando te canses del MSX .... ya tienes comprador ....
No sé como será la tercera Guerra Mundial. Pero sí sé como será la cuarta: Con palos y piedras.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
Aquí yace un valiente, un temible adversario y un verdadero hombre de honor. Descanse en paz. 21-04-1918.
Visita mi Github igual te gusta algo.
-
droman
- Colaborador
- Mensajes: 1666
- Registrado: 28 Jun 2019 09:25
- Ubicación: En algún lugar cerca de Null
- Ha dado las gracias: 285 veces
- Agradecido: 477 veces
- Contactar:
-
#300 Re: MegaDuino - MaxDuino basado en Mega2560 Pro Embed
Jamás de los jamases es el que más me ha costado conseguirmerlinkv escribió: 29 Mar 2020 23:26 Que guay!!!!!
Cuando te canses del MSX .... ya tienes comprador ....
"La muerte, segura de su victoria, nos da toda la vida de ventaja"
"Las fotografías de los que viajan, son la cultura de los que se quedan"
"Las fotografías de los que viajan, son la cultura de los que se quedan"
Califica este tema
Últimos 25 Usuarios que han visitado este Tema
merlinkv, chupete1970, NacherasTM, droman, jorsus, Pingui, pintza, Anamiga, msxmakers, TINGIS53, Norwix, asapreta, _fUstEs_, morenop3, cgasper79, tun40, Neville, Sup3rH4L, furabolos, jul, Fidelware, TorpedoJavi, Alki, Eusebio, SamJB
¿Quién está conectado?
Usuarios navegando por este Foro: Bing [Bot] y 5 invitados
