Proyectos y Diseños Retro ⇒ MegaDuino - MaxDuino basado en Mega2560 Pro Embed

[merlinkv]

Ya se me olvidaba que había prometido fotos.

Esta pensada para fijarla con algo en algún sitio cómodo y el MegaDuino lo pones y lo quitas cuando quieras. ... a mí me viene muy bien ...





Nada, otra chorradiña más ...

[Bone]

Ostras!!!!!!! Como mola!!!!! Te ha quedado de lujo!!!!

[merlinkv]

Nueva versión del firmware disponible en mi Github

Enlace: MaxDuino 1.55M

[merlinkv]

Bueno, aparte de informaros que está disponible la versión MaxDuino 1.56M que incluye las últimas modificaciones de carga para los ZX81 que hizo @rcmolina. Os dejo unos vídeos con una placa que he hecho y que, si a alguien le gustase, podría sacar en producción.

En los vídeos he apagado el volumen del monitor para que se escuche el Buzzer.

- Ahora los leds funcionan como a mí me gusta. Hay uno para cuando el amplificador está activo y otro para cuando está apagado. Un led para cada tipo de alimentación, externa o USB y uno para el Buzzer.

- La ganancia se puede controlar tanto para el amplificador como en el Buzzer. Lo único que al usar buzzers pasivos, el sonido puede ser un poco estridente, pero se soluciona con un poco de cinta aislante encima del "bujerillo" del buzzer. No me merecía la pena ampliar el circuito con control de graves y esas historias, lo complicaría demasiado y no merece la pena.

- Dos conectores REM (Remote), uno de 3.5mm y otro de 2.5mm. ¿Por qué? porque revisando mis cables me encontré con que algunos tenían el conector REM de 3.5mm. De esta forma servirá para todos los tipos de cable.

- Al usar pulsadores de 6x6mm, la placa es solo un poco más grande que la de la versión 2.9 lo que, en mi modesta opinión, creo que el que no sea demasiado grande será mejor.

MegaDuino PM 1.2

-

-

-

Ahora estoy con el diseño de la carcasa 3D y el soporte.

[merlinkv]

Pues hasta el moño de intentar calibrar la altura los leds a mano, lo más sencillo es diseñar e imprimir unos soportes, así quedarán todos nivelados.



La carcasa va avanzando ....

[Bone]

Buena idea!!

[merlinkv]

Curioso ....

El parato lleva 5 leds con las siguientes resistencias:

- Rojo -> Externel Power - 1K2
- Verde -> USB Power - 680R
- Naranja -> Amp ON - 220R
- Azul -> Amp OFF - 220R
- Naranja -> Buzzer ON - 220R

Bueno, el caso es que ahora estoy usando leds de otra remesa que compré y ... manda eggs ... si le meto 680R al Verde (5v desde el mUSB) queda muy apagado. Así que, como de esa remesa tengo chorrocientos, le he tenido que poner 220R y así sí tiene la luminosidad adecuada.

Curioso porque todos los leds que compro son siempre de los mismos valores nominales ... He probado unos 10 verdes de esa remesa y con todos igual ... No sé, será cosa del fabricante. En equipillos e interfaces retro (aún considerando las diferencias que puede haber de mA), para 5v casi siempre he usado resistencias de 680R y con eso obtenía la luminosidad adecuada. En fin, un mal menor.

[merlinkv]

Poco a poco , la parte de arriba va tomando forma ... Pelín complicadilla, muchas cosas que ajustar a la décima de milímetro ...

[Bone]

Eso va tomando forma....menudo currazo

[Bone]

Curioso porque todos los leds que compro son siempre de los mismos valores nominales ...

Seguro que sera algún error de empaquetado del proveedor.
¿Has provado ha medir los dos diodos que se suponen iguales?

[merlinkv]

Seguro que sera algún error de empaquetado del proveedor.
¿Has provado ha medir los dos diodos que se suponen iguales?

Pues sí, y los valores son iguales ... me pasa únicamente con los verdes .. no deja de ser curioso ...

[merlinkv]

Eso va tomando forma....menudo currazo

Voy a ver si la dejo "niquelá" ...

El problema son los tiempos de espera entre pieza y pieza y ajustes .. se van varios días hasta que lo afinas todo.

[merlinkv]

Ahora se está imprimiendo la prueba de la parte de abajo ... si queda bien, luego le toca a la de arriba.

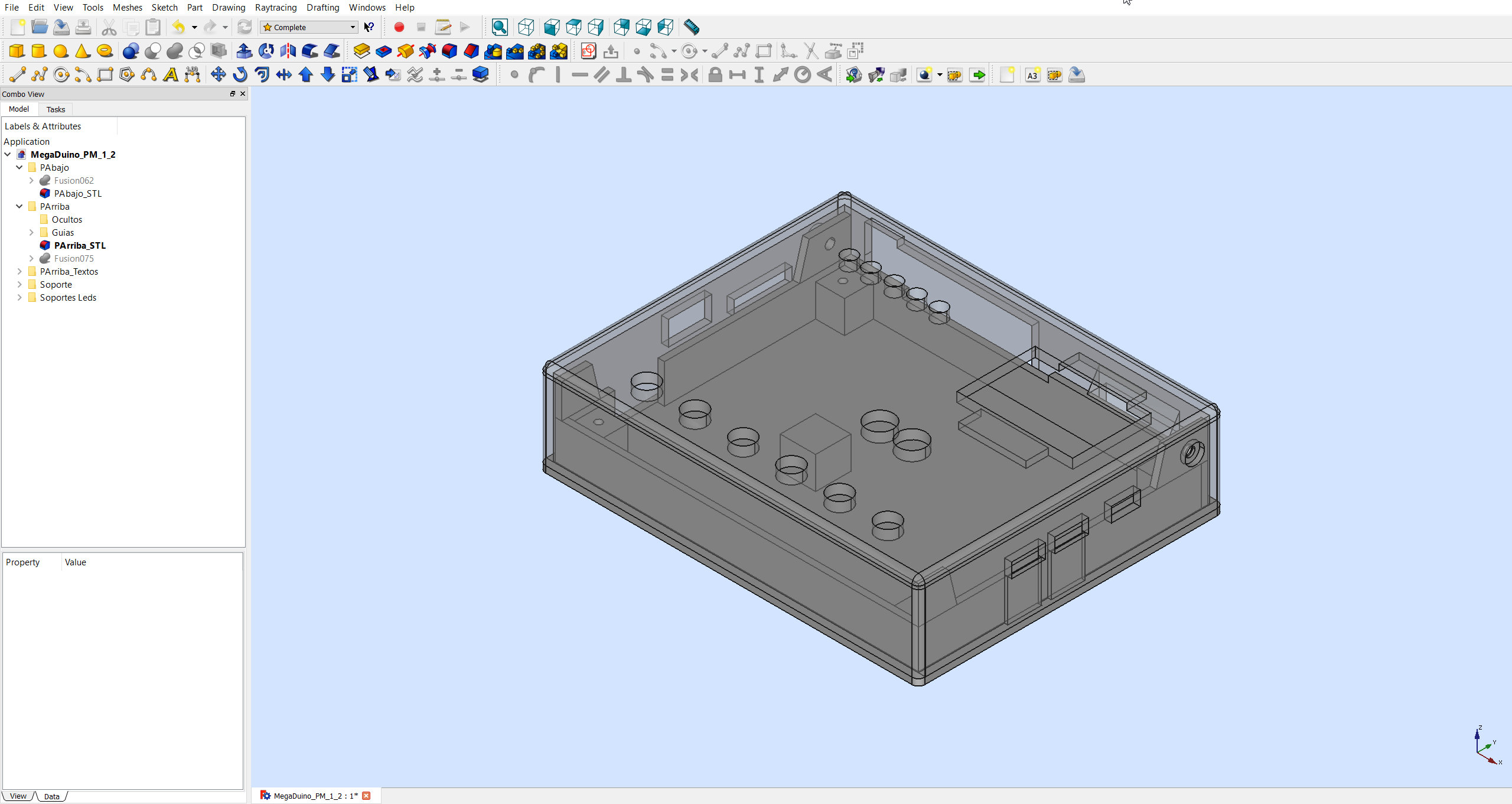

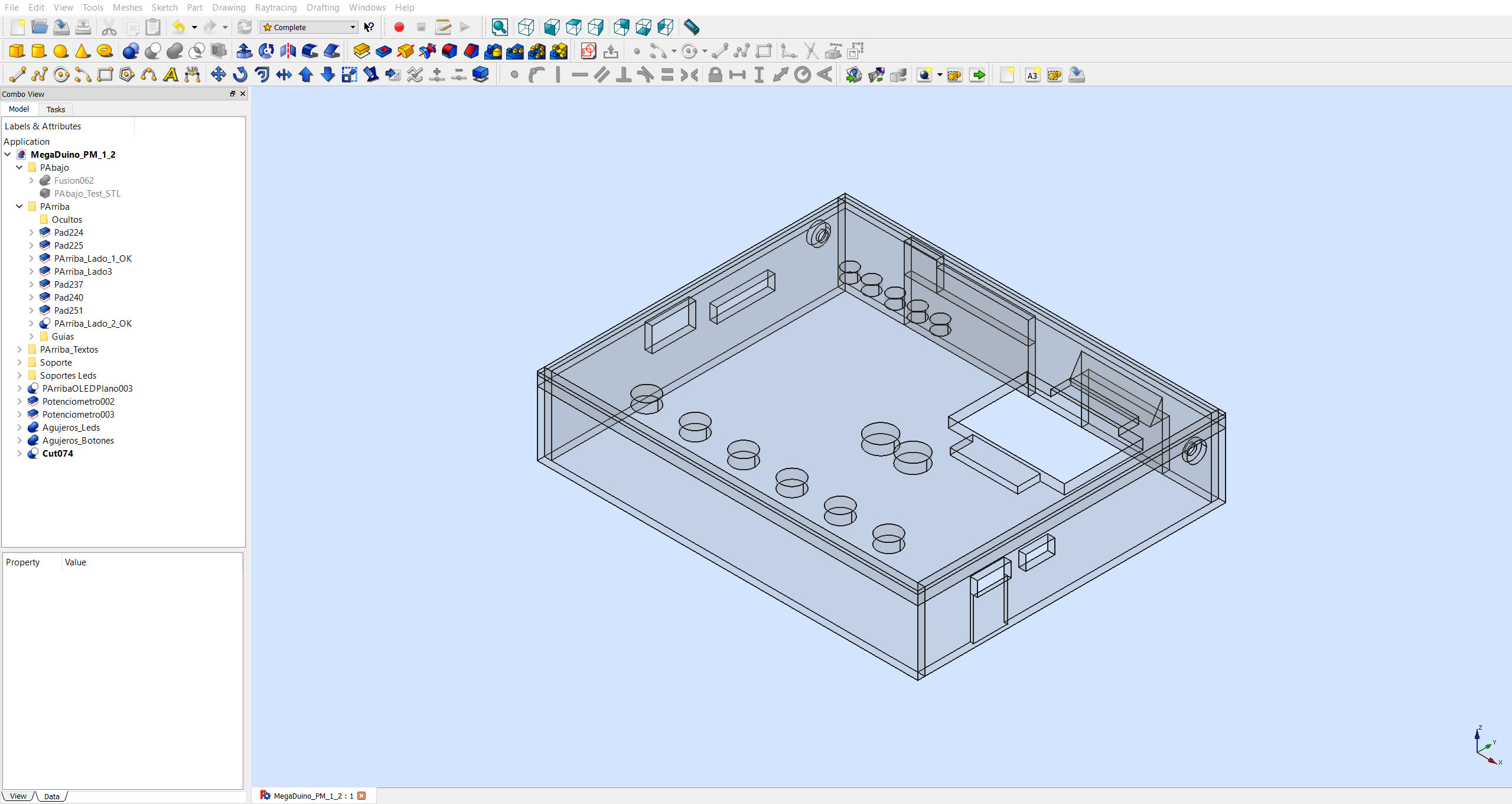

Os dejo una captura de como quedaría. He puesto la parte de arriba semi-transparente para que se vea mejor ...



Y ya pondré fotos del invento montado cuando termine.

[Bone]

El problema son los tiempos de espera entre pieza y pieza y ajustes .. se van varios días hasta que lo afinas todo.

Vaya...me imagino la situación....

Os dejo una captura de como quedaría.

Molaaaaa!!!!

[merlinkv]

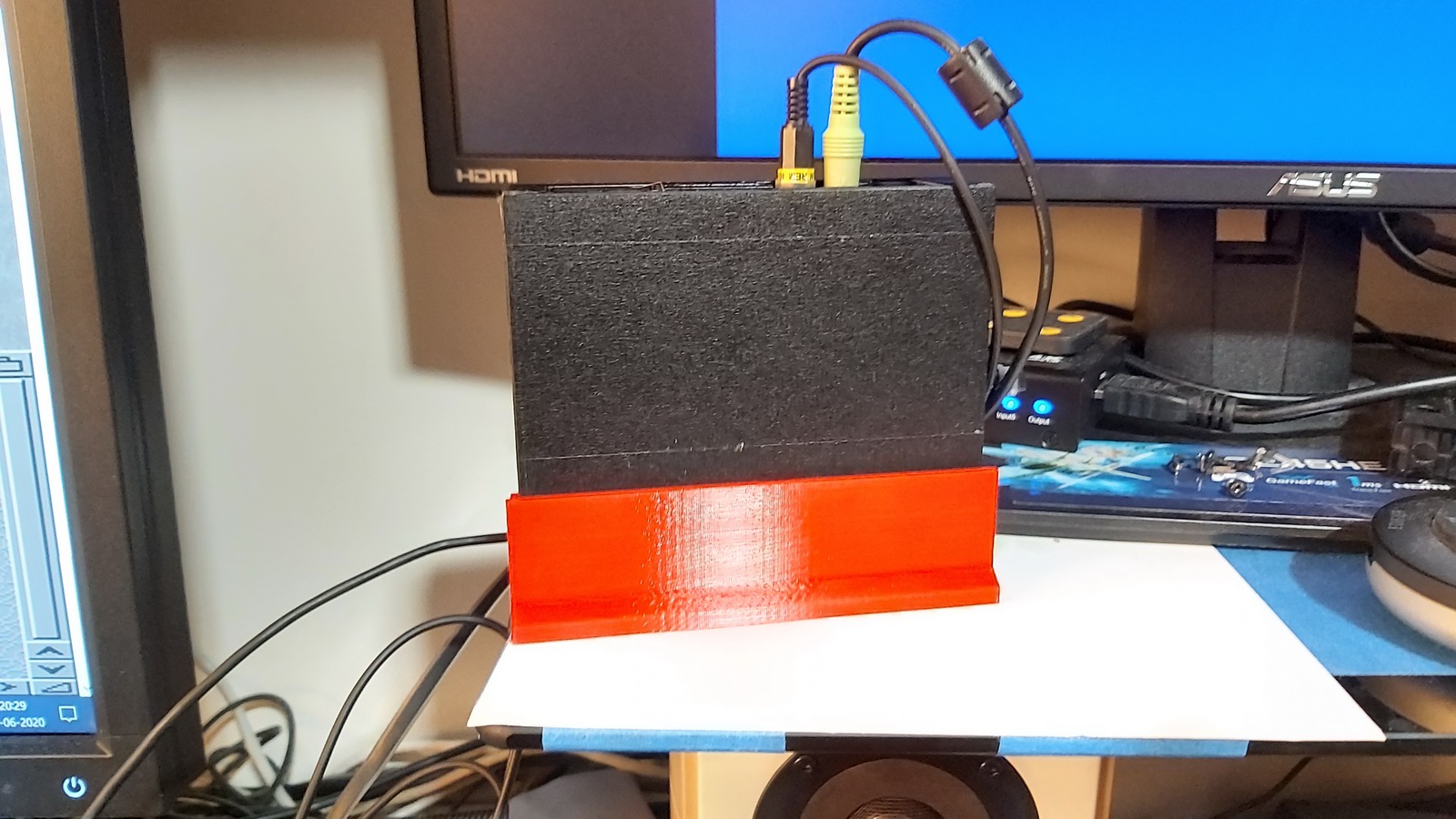

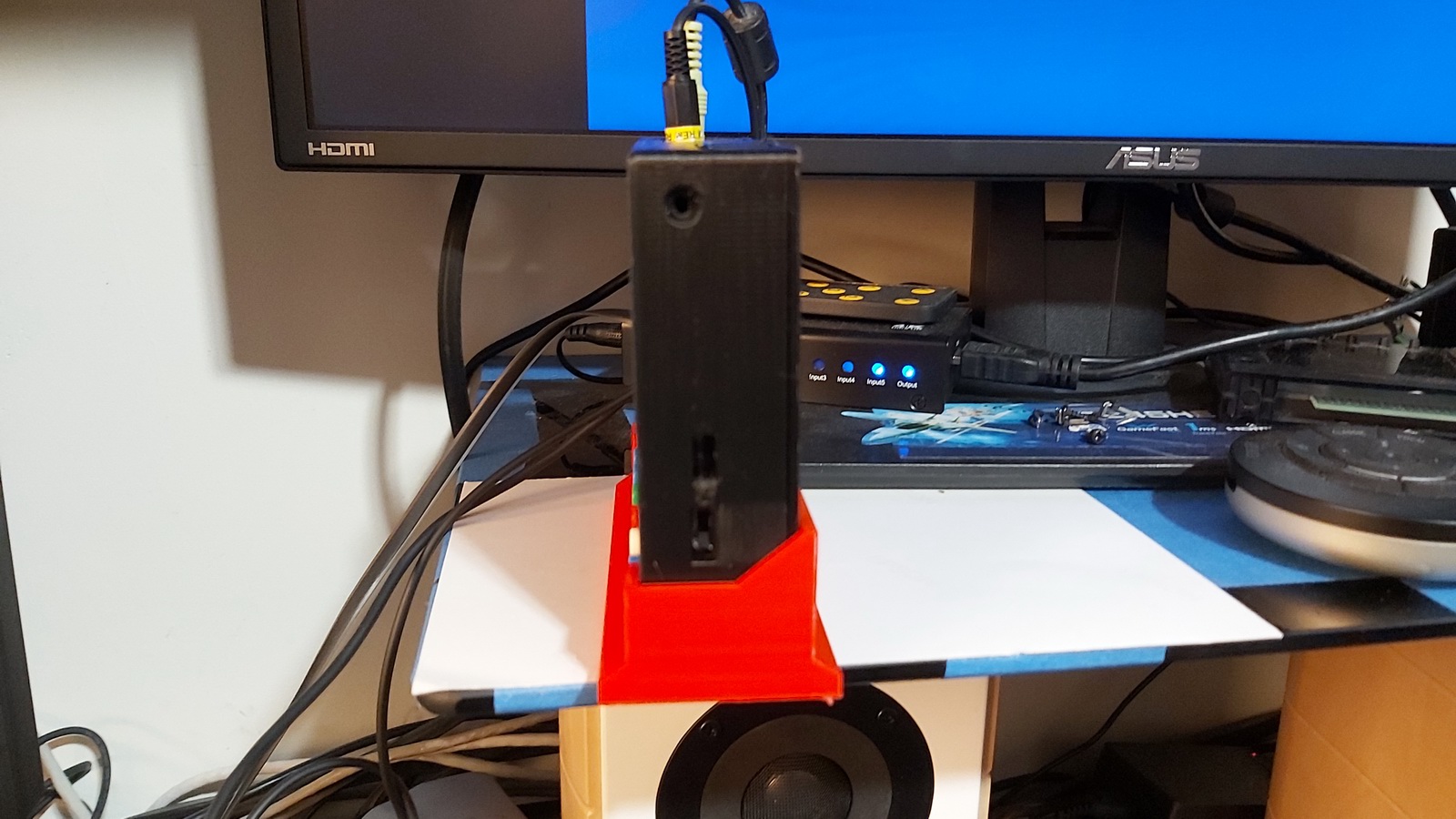

También le he hecho ya el soporte vertical .... ....

[merlinkv]

Pues ya está el diseño ajustado y terminado.

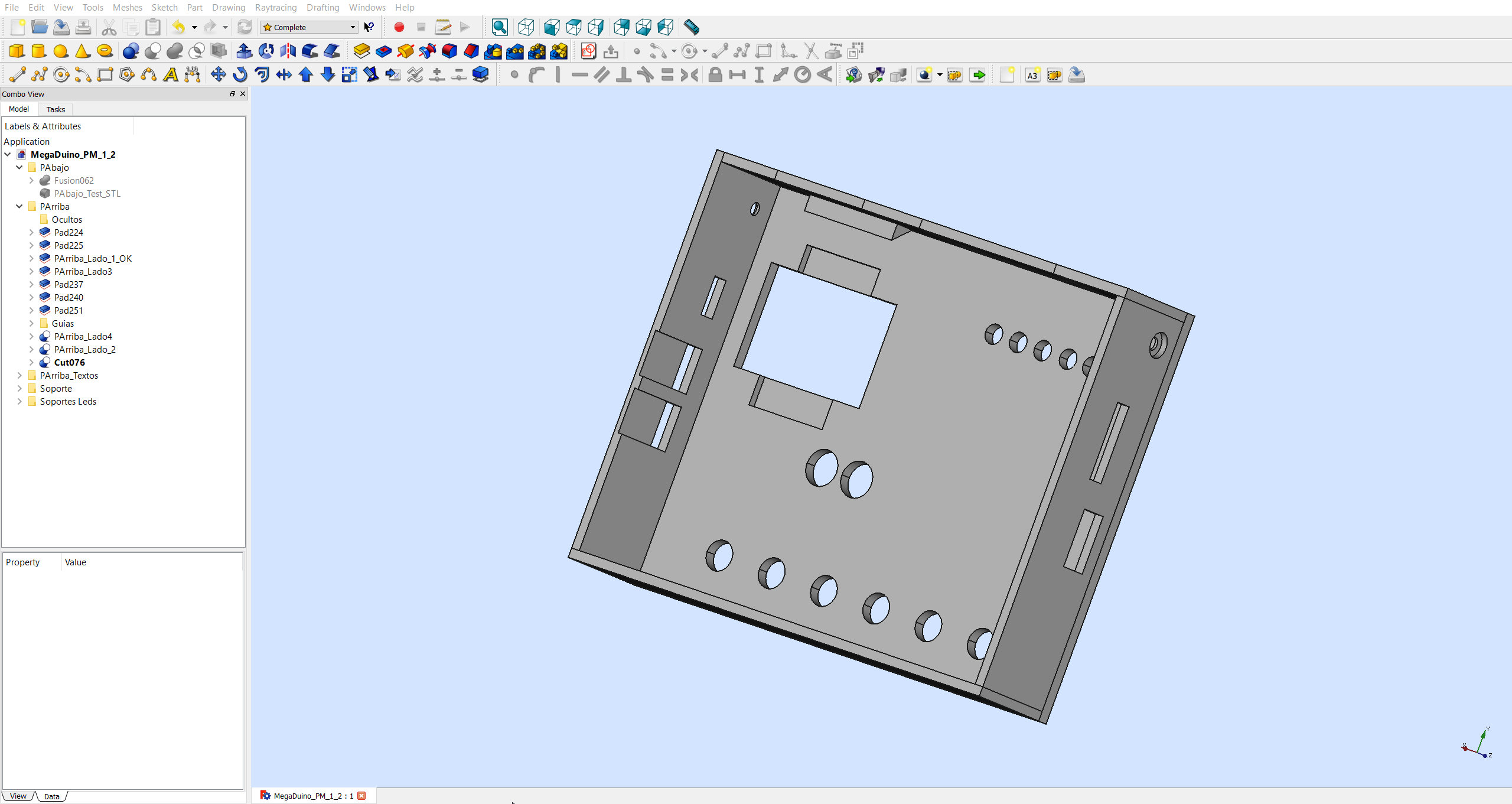

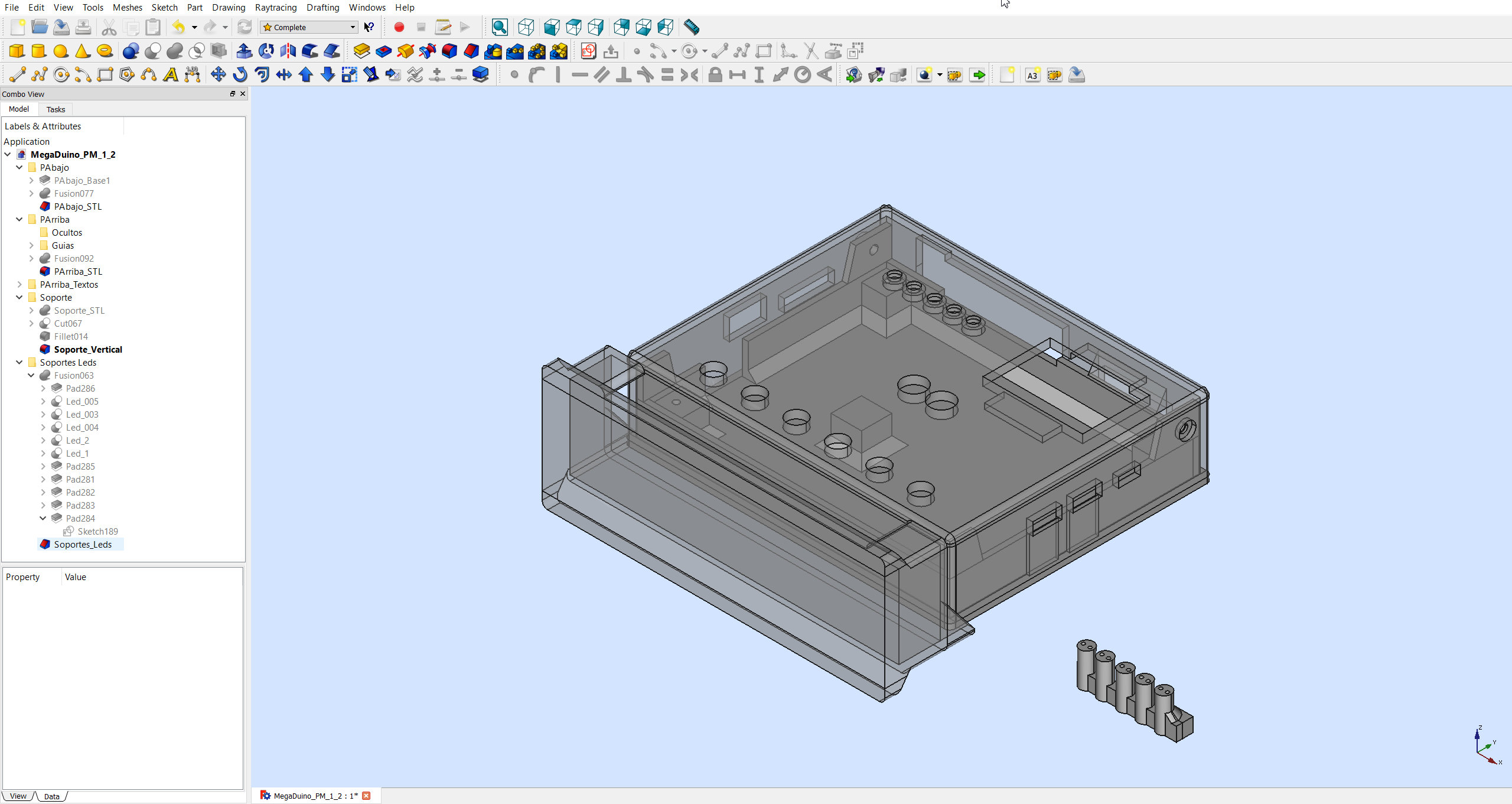

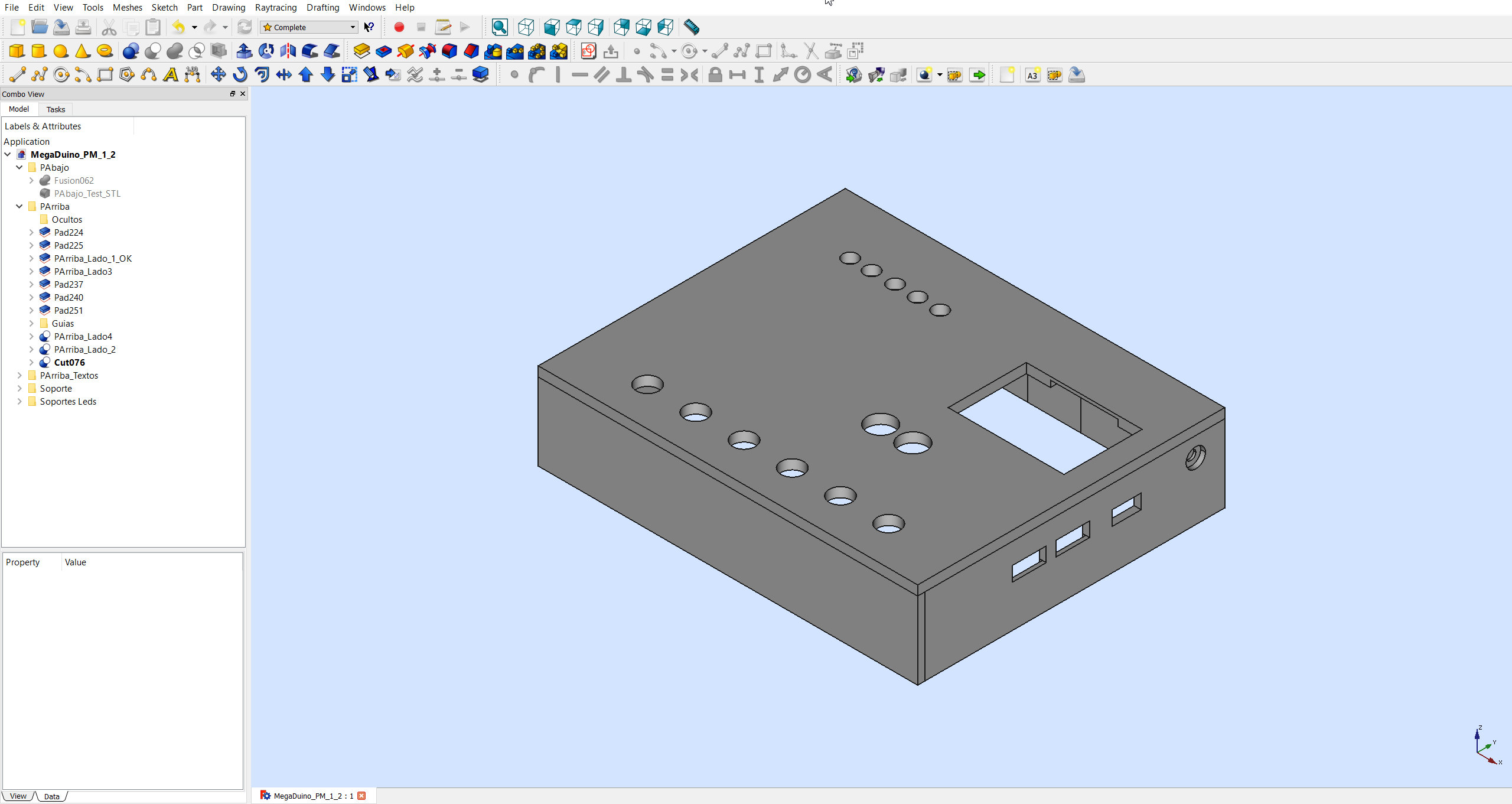

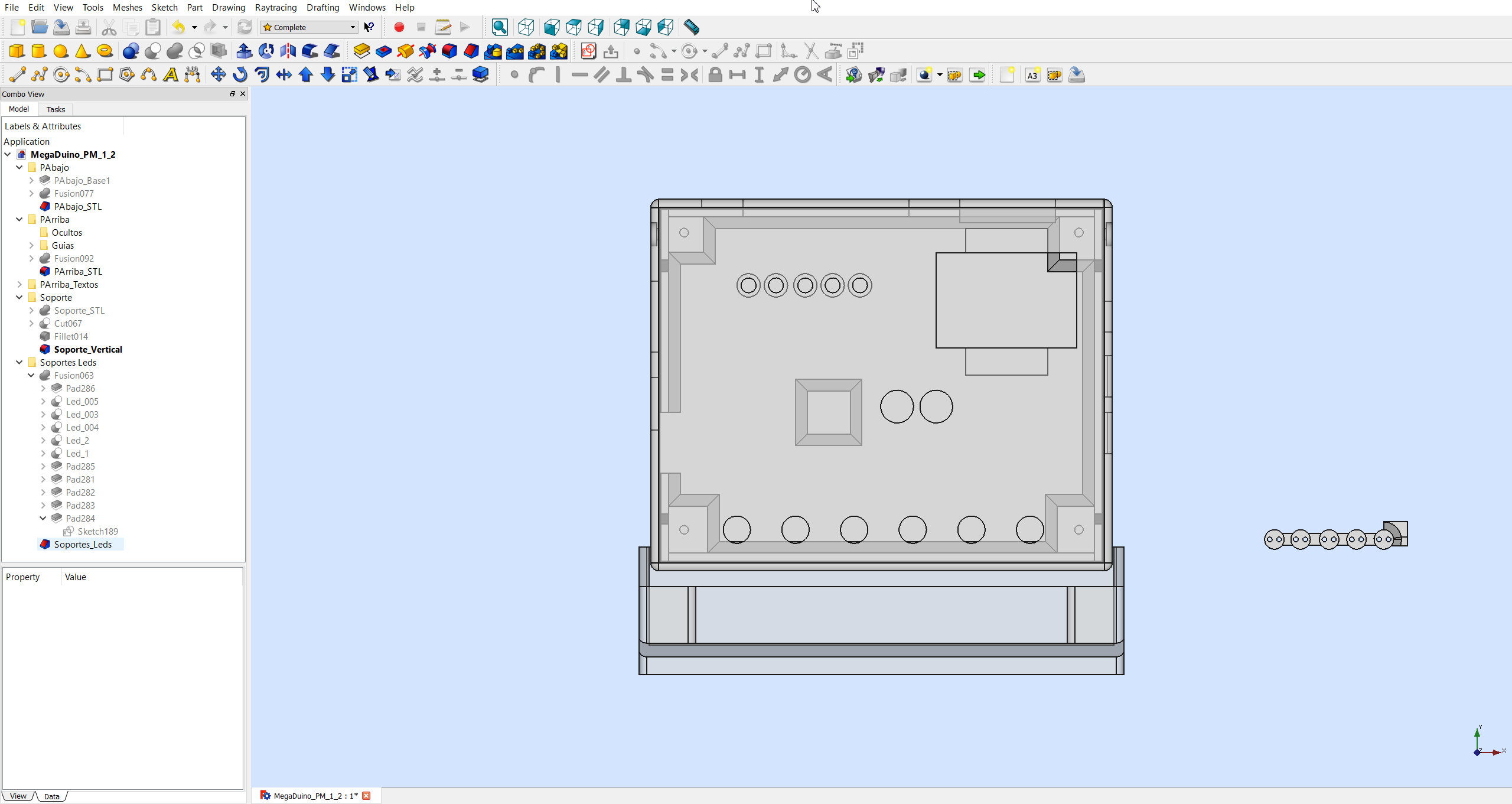

Unas capturas del trabajo en FreeCAD ...

Partes de arriba y abajo, soporte vertical y el soporte nivelador que diseñé para los leds.



Ya se está empezando a imprimir la primera, cuando termine os pondré unas fotos ...

[merlinkv]

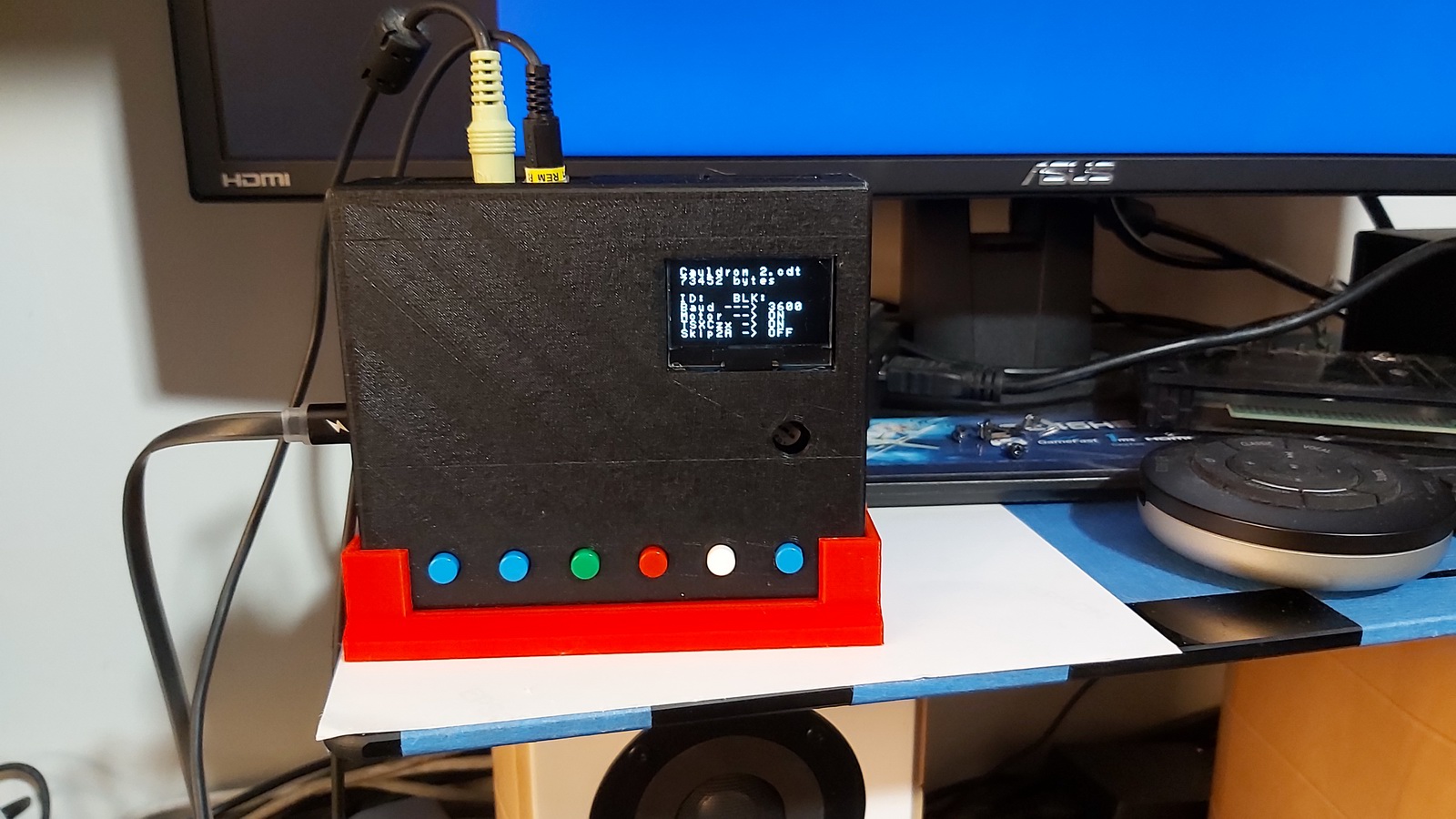

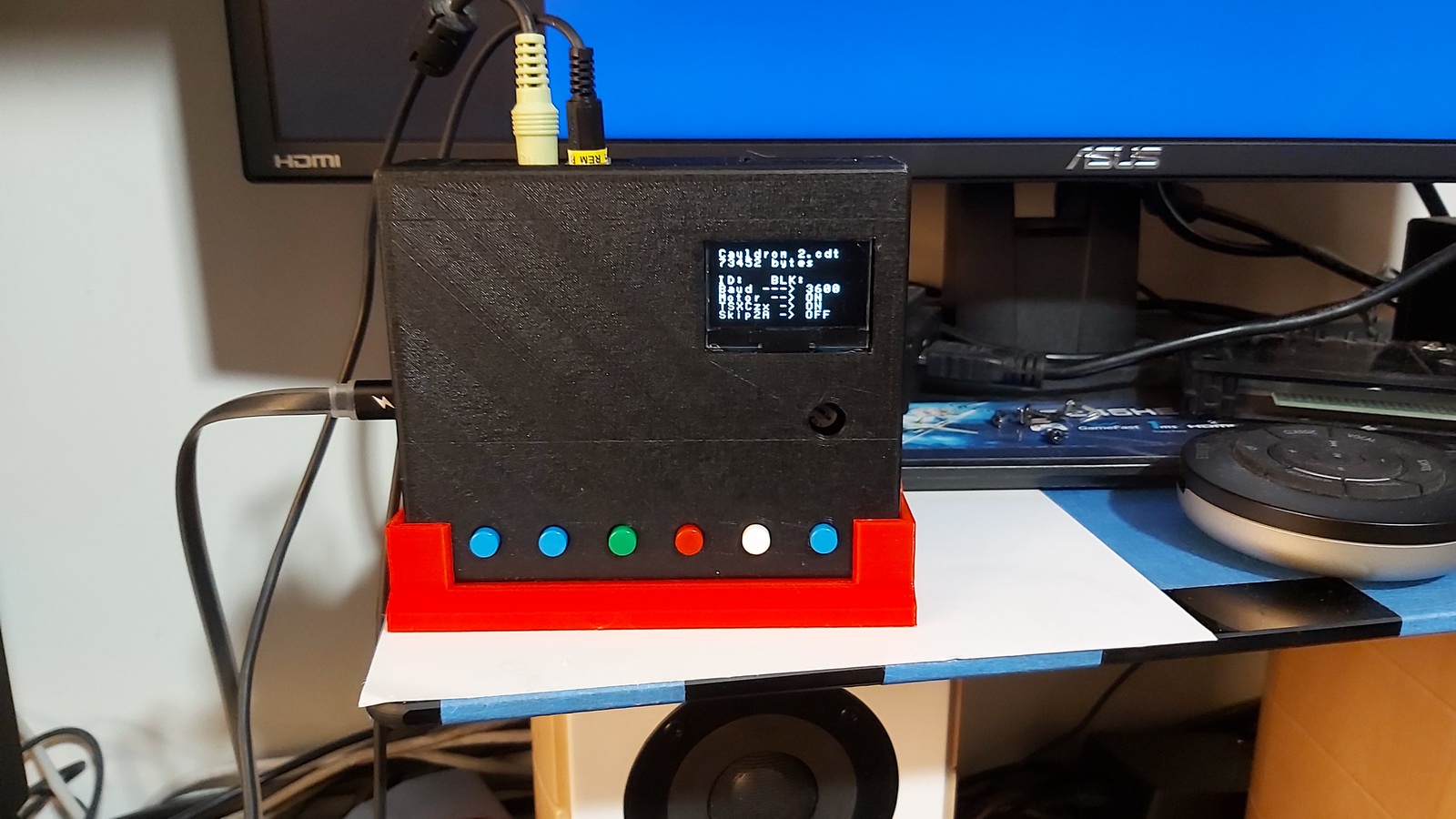

MegaDuino PM 1.2 en su carcasa 3d ...

[Bone]

Espectacular!!!

[merlinkv]

Gracias Bone

La verdad es que me gusta como ha quedado. y lo de poder oir al 6128 mientras carga, pues al principio no le daba importancia, pero ahora me gusta ... y si me canso, pues le desconecto el Buzzer y fuera.

[merlinkv]

Ayer estaba probando los CDT's de la saga Dandare ... la primera y tercera partes, perfectas. Pero respecto a la segunda no había forma de encontrar un CDT dumpeado como es debido ... menos mal que al final conseguí uno.

Es lo que tienen los volcados de cintas que hace la peña (ya sean de Spectrum, Amstrad u otros) ... no todos son buenos y hay mucha morralla. Hay que ir cribando para hacerte con una buena colección.
